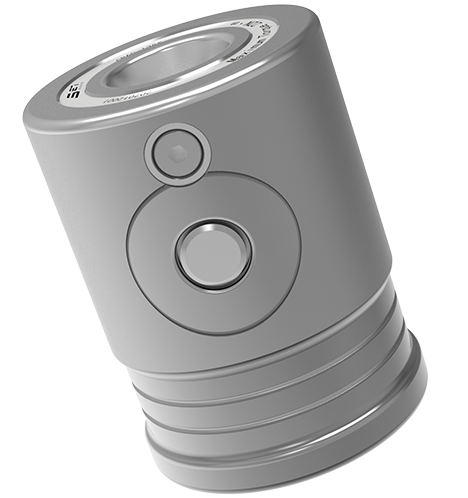

Son matériau est en acier inoxydable durci. Il peut être déverrouillé et serré par un fonctionnement manuel.
La précision de positionnement répétitive ＜ 0,005 mm. La force de serrage du localisateur unique est de 8kn. Son couple de fixation autorisé est de 8 nm.
Il s'applique aux champs d'usinage et d'assemblage des moules. Il convient pour régler rapidement le mode de fonctionnement de la distance centrale du localisateur.
Il peut être déverrouillé et serré par un fonctionnement manuel;
Précision de positionnement répétitive ＜ 0,005 mm;
Il s'applique aux champs d'usinage et d'assemblage des moules;
Matériau: acier inoxydable durci;
Il a une force de serrage élevée;
Il convient pour régler rapidement le mode de fonctionnement de la distance centrale du localisateur.
| Numéro de dimension | Méthode de déverrouillage | Force de serrage (KN) | Couple de fixation admissible (NM) | Poids (kg) |
|---|---|---|---|---|
| CP40-50 | Opération manuelle | 8 | 8 | 0.5 |
| CP60-80 | Opération manuelle | 15 | 22 | 1.6 |
| CP80-100 | Opération manuelle | 25 | 50 | 3.8 |

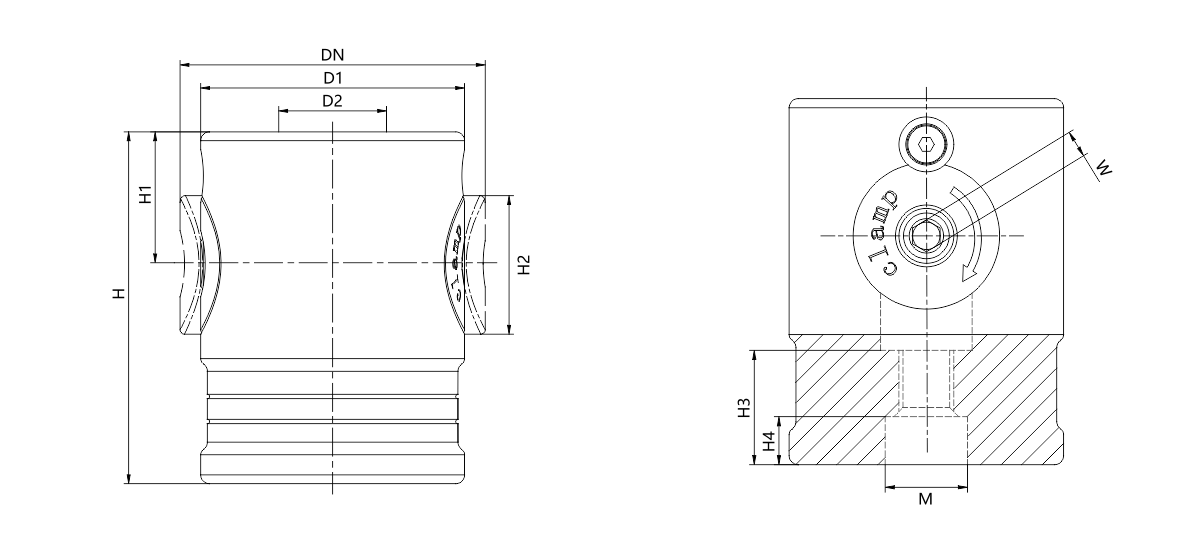

| Numéro de dimension | DN | D1 | Ød2 | H (± 0,01) | H1 | H2 | H3 | H4 | W | M (H7) |
|---|---|---|---|---|---|---|---|---|---|---|
| CP40-50 | 46 | 40 | 12 | 50 | 20 | 22 | 18 | 7.5 | 4 | 12 |
| CP60-80 | 69 | 60 | 18 | 80 | 30 | 32 | 25 | 10.5 | 6 | 18 |
| CP80-100S | 91 | 80 | 22 | 100 | 40 | 44 | 31 | 12.5 | 8 | 22 |
