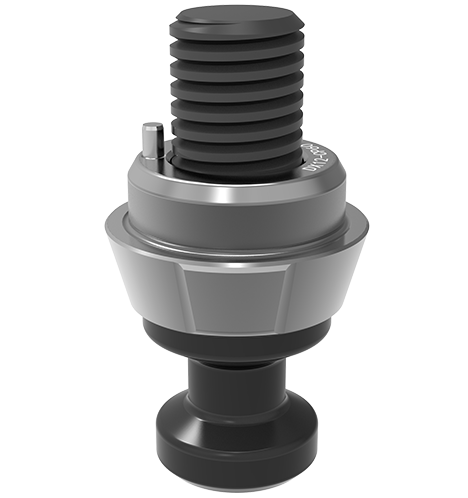

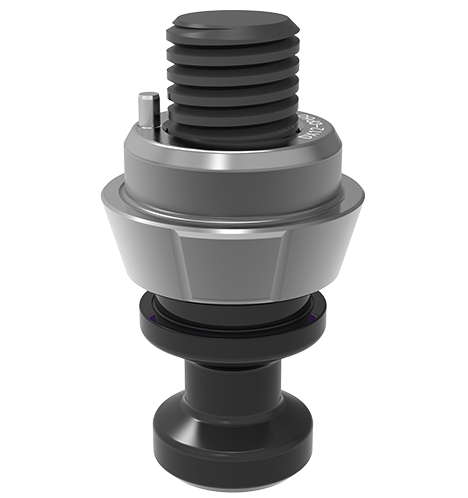

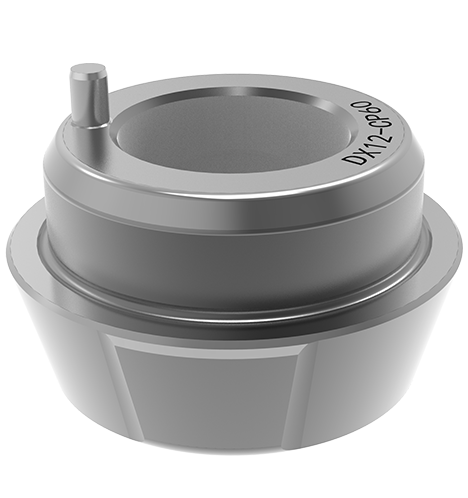

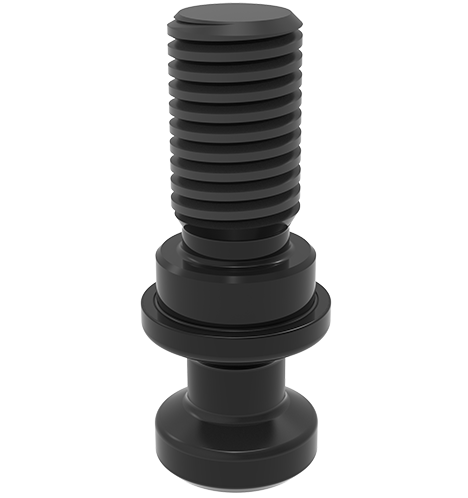

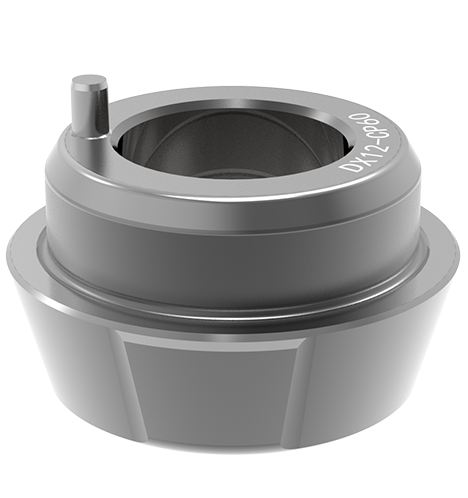

Il a un traitement durcissant la surface.
Il limite seulement le degré de liberté de rotation et a une fonction directionnelle.
L'angle entre le trou pilote et le bord de localisation est de 45 °.
Il convient au localisateur zéro point du type de traction conique manuel.
Il a un traitement durcissant la surface;
L'angle entre le trou pilote et le bord de localisation est de 45 °;
Il limite seulement le degré de liberté de rotation et a une fonction directionnelle;
Il convient au localisateur zéro point du type de traction conique manuel.

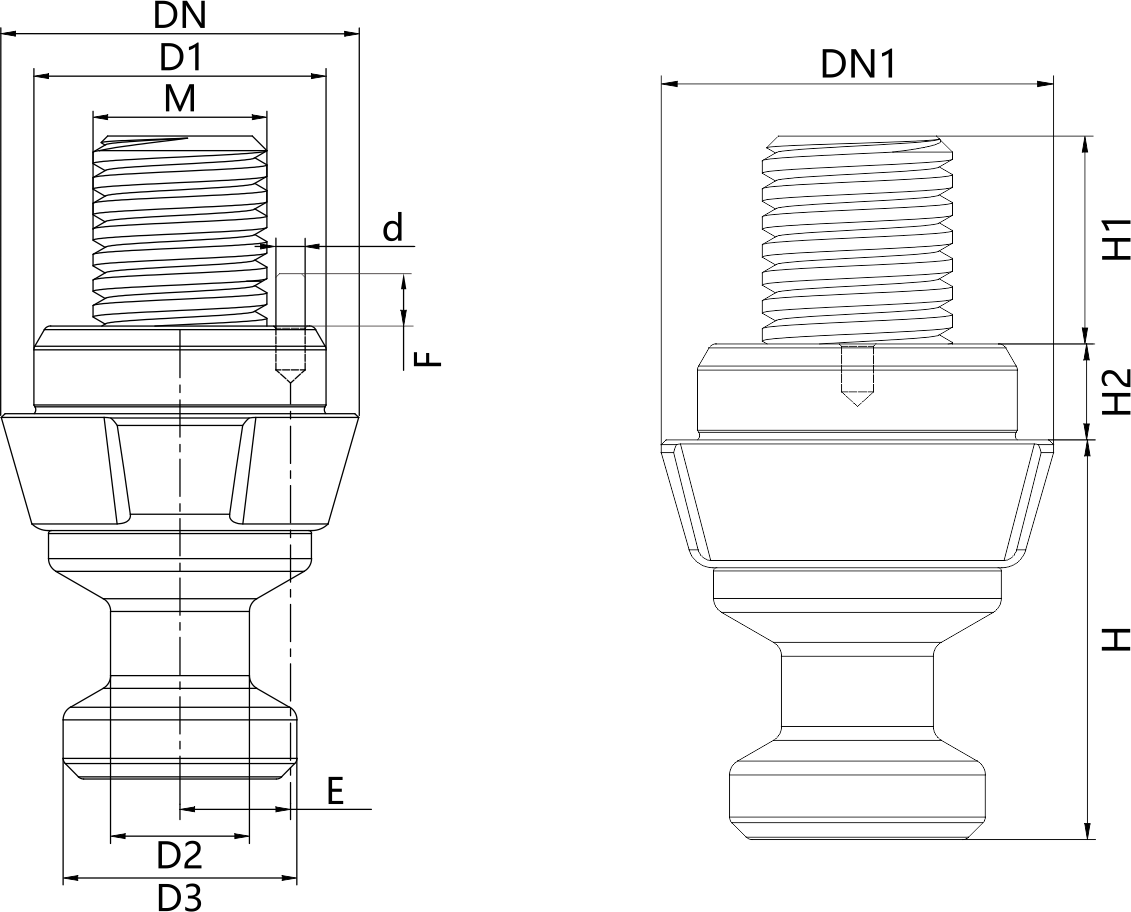

| Numéro de dimension | Ødn | Ødn1 | Ød1 (G6) | Ød2 | Ød3 | E | F | Ød | H | H1 | H2 | M | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dx08-cp40 | 15.5 | 16 | 12 | 6.5 | 11 | 5.5 | 4 | 2 | 16.5 | 12 | 5 | M8 | 0.02 |
| Dx12-cp60 | 24.5 | 25 | 20 | 9.5 | 16 | 7.6 | 4 | 2 | 25 | 18 | 6 | M12 | 0.07 |
| Dx16-cp80 | 31.5 | 32 | 25 | 13 | 21 | 9.5 | 5 | 2 | 33 | 22 | 7.5 | M16 | 0.15 |
