Épingle de positionnement

Il limite les degrés de liberté de la direction X et de la direction Y
Il convient au localisateur zéro point du type de traction conique manuel

Dessin détaillé

Contactez-nous

Paramètres du produit

Dessin

Téléchargement de données

Accessoires associés

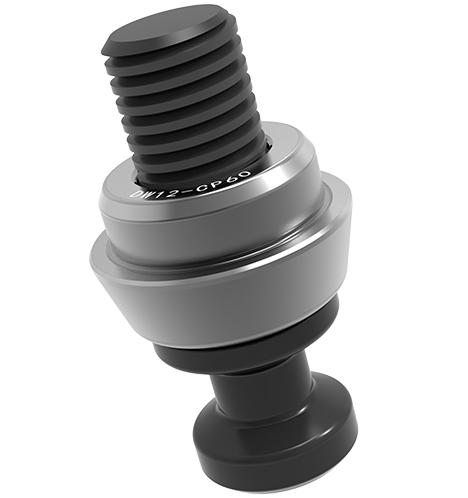

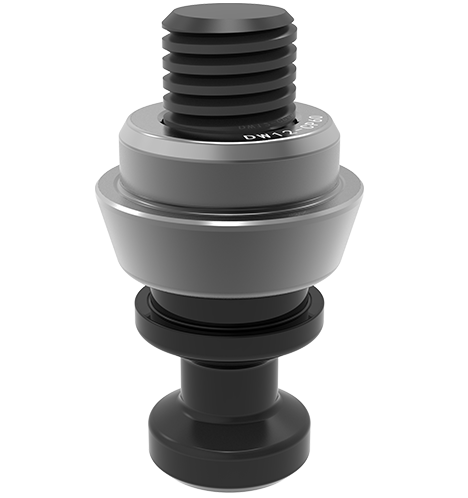

Présentation du produit

Il a un traitement durcissant la surface.

Sa hauteur est de 33,5 mm et le poids est de 20 g.

Cette broche de positionnement peut limiter les degrés de liberté de la direction x et de la direction y.

Il convient au localisateur zéro point du type de traction conique manuel.

Caractéristiques du produit

Son exigence de précision est élevée. Il a un traitement durcissant la surface;
Il convient au localisateur zéro point du type de traction conique manuel.

Suzhou Set Industrial Equipment System Co., Ltd.

Cette broche de positionnement peut limiter les degrés de liberté de la direction x et de la direction y;

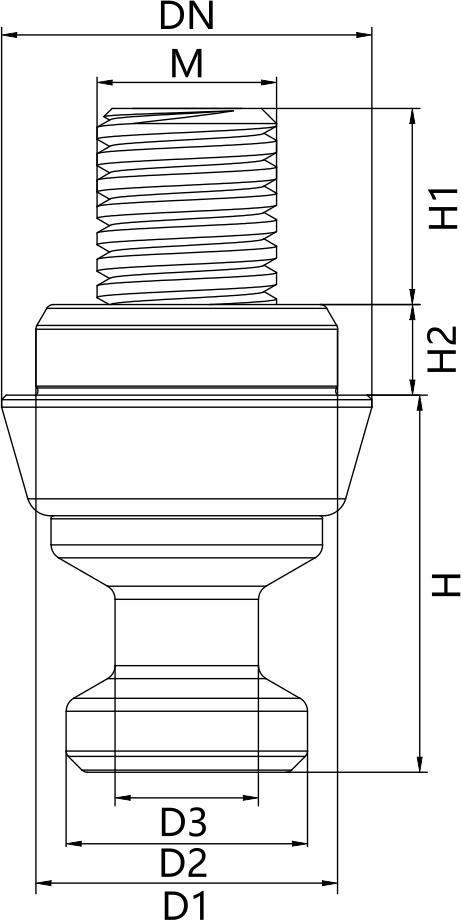

Diagramme des dimensions du produit

Numéro de dimension	Ødn	Ød1 (G6)	Ød2	Ød3	H	H1	H2	M	Poids (kg)
Dw08-cp40	16	12	11	6.5	16.5	12	5	M8	0.02
Dw12-cp60	25	20	16	9.5	25	18	6	M12	0.07
DW16-CP80	32	25	21	13	33	22	7.5	M16	0.15

Informations publiques

Tous Diagramme du modèle 3D Instruction d'installation Manuel d'utilisation Livre d'échantillons

Type de liste Dernières mises à jour

Télécharger Diagramme du modèle 3D

Dw08-cp40 cn en
