Il est déverrouillé par la pression du gaz et verrouillé mécaniquement par le ressort.
Lors du déverrouillage du port d'admission, le localisateur est déverrouillé et le plateau peut être supprimé; Lors du déverrouillage du port de décharge de pression, le localisateur est auto-verrouille et il n'est pas nécessaire de connecter constamment la source de pression pendant l'utilisation.
Précision de positionnement répétée ≤0,005 mm, force de serrage de positionneur unique 17KN, force de tension 55kn. Il s'agit d'une partie d'assemblage et est facile à installer.
La plage de température d'utilisation est de -20 ℃ ~ 80 ℃. Convient pour les champs de coupe métal ou non métallique.
Déverrouillage de la pression de gaz, serrure mécanique à ressort;
Précision de positionnement répétée ≤ 0,005 mm;
La plaque de base utilisée pendant l'installation est plus mince et plus légère en épaisseur.
Matériau: acier inoxydable durci;
Il s'agit d'une partie d'assemblage et est facile à installer;
| Numéro de commande | Méthode de déverrouillage | Force de serrage (KN) | Force de tension (KN) | Souffler | Poids (kg) |
|---|---|---|---|---|---|
| LQFLD-10 | Pression de gaz | 10 | 25 | √ | 4.3 |
| LQFLD-20 | Pression de gaz | 17 | 55 | √ | 8.8 |
| LQFL-10 | Pression de gaz | 10 | 25 | √ | 4.3 |
| LQFLS-20 | Pression de gaz | 17 | 55 | √ | 8.8 |

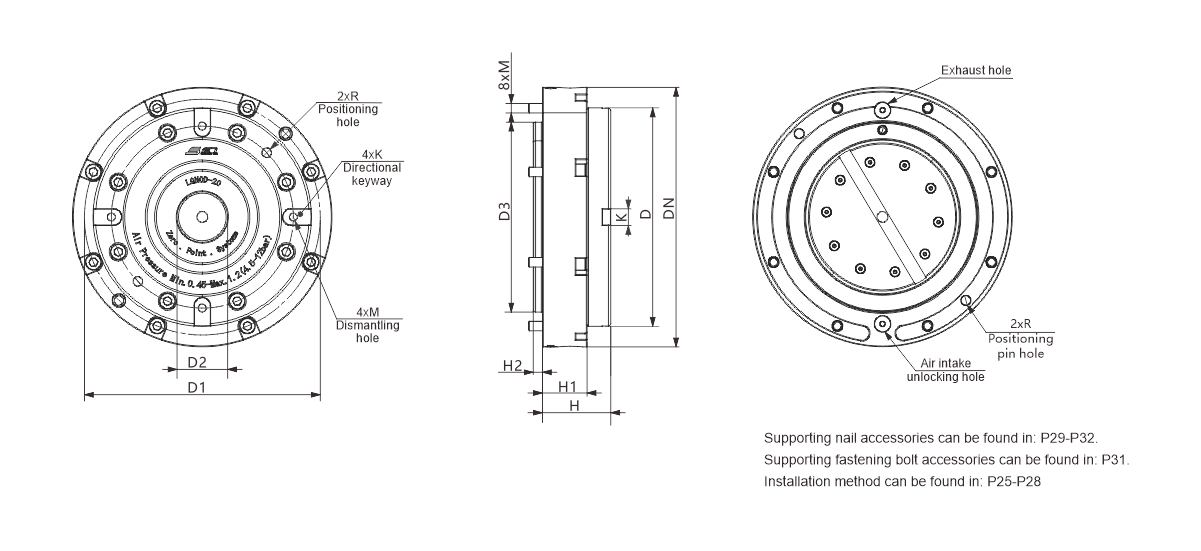

| Numéro de commande | Ødn | Ød | Ød1 | Ød2 | Ød3 (H7) | H | H1 | H2 | M | OU | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQFLD-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | 8.14 |
| LQFLD-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | 10.14 |
| LQFL-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | / |
| LQFLS-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | / |
Type d'installation de type de bride
