Position de positionnement, traitement durcissant.

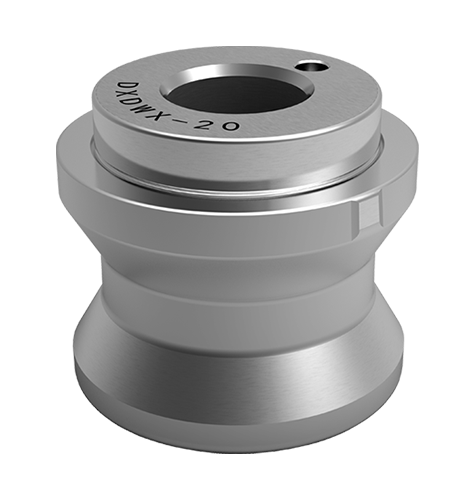

28 mm élevé (sans clé directionnelle), poids 105 g.
Il limite le degré de liberté de rotation et joue un rôle directionnel.
L'angle entre le trou de guidage et le côté de positionnement est de 45 °, ce qui convient au positionneur de verrouillage à bille à colonne droite.
Durcissement du traitement;
L'angle entre le trou de guidage et le bord de positionnement est de 45 °;
Limiter seulement la liberté de rotation, jouer un rôle directionnel;
Convient pour le positionneur de verrouillage à billes à colonne droite.
| Numéro de commande | Ødn | Ødn1 (H6) | Ød2 | D3 | H | H1 | H2 | K | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|
| Dxjt-2 | 13 | 10 | 6.2 | 4.5 | 8.9 | 2.1 | 2.5 | 2.2 | 8 |
| Dxjt-5 | 18 | 14 | 8.2 | 5.5 | 12.8 | 2.7 | 3 | 2.2 | 16 |
| DXJT-10 | 22 | 15 | 8.3 | 5.75 | 16.3 | 3 | 3 | 2 | 30 |
| Dxjt-20 | 32 | 25 | 12.2 | 9 | 23 | 5 | 4 | 3 | 105 |
| DXJT-40 | 40 | 30 | 16.3 | 11.5 | 29 | 5 | 4 | 3 | 188 |
