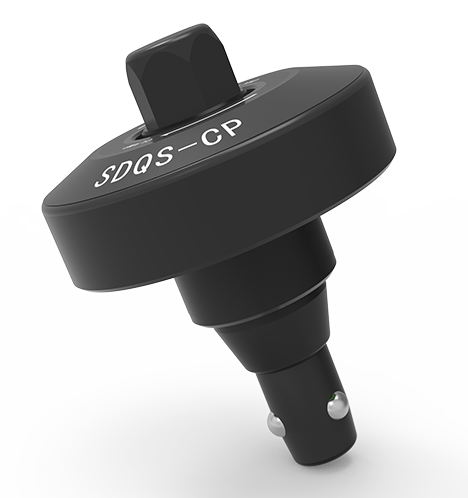

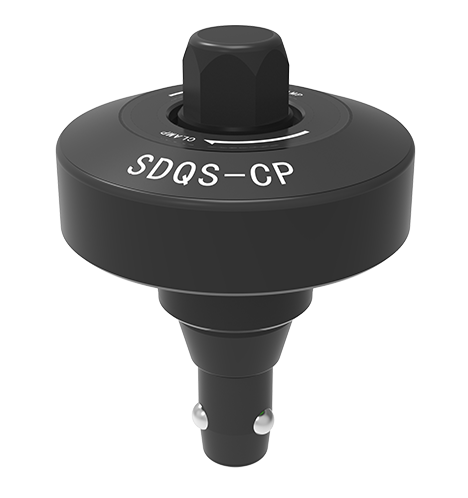

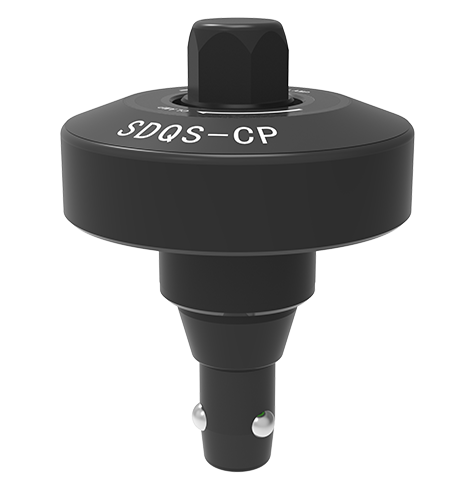

Aperçu du produit
Son corps est éteint et trempé de film d'oxyde ferrosoferric. Le manchon du cône a un traitement de nitratide doux au bain de sel.
Il peut coopérer avec SDQS-5-CP à cône de cône et SDQS de protection SDQS-5-B.
Caractéristiques du produit
Serrage manuel et déverrouillage;
Sa surface et sa vis ont un traitement durcissant.
Matériel: acier inoxydable (ou choix du client) ;
Diagramme de dimension du produit
| Numéro de dimension | Manche assortie | Force de serrage (n) | Couple de fixation admissible (NM) | Méthode de déverrouillage | Poids (g) |
|---|---|---|---|---|---|
| SDQS-5-CP | SDQS-5-C | 1.7 | 2 | Manuel | 134 |
| SDQS-5-SP | SDQS-5-S | 133 | |||
| SDQS-10-CP | SDQS-10-C | 3 | 4 | 241 | |
| SDQS-10-SP | SDQS-10-S | 239 | |||
| SDQS-20-CP | SDQS-20-C | 4.5 | 7 | 457 | |
| SDQS-20-SP | SDQS-20-S | 453 |
| Numéro de dimension | UN | B | C | D | E | F (G6) | G (-0,02 -0,06) | H1 | H2 | H3 | H4 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SDQS-5-CP | 10 | 30 | M4 * 0,7↧6 | 39 | 9 | 18 | / | 22 | 12 | 9.5 | 30 |
| SDQS-5-SP | / | 18 | |||||||||
| SDQS-10-CP | 13 | 37 | 46 | 12 | 22 | / | 27 | 14 | 14.5 | 40 | |
| SDQS-10-SP | / | 22 | |||||||||
| SDQS-20-CP | 17 | 45 | M4 * 0,7↧6 | 56 | 16 | 28 | / | 34 | 16 | 19.5 | 51 |
| SDQS-20-SP | / | 28 |
