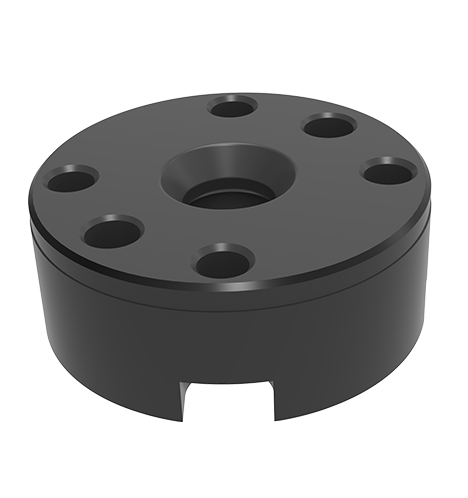

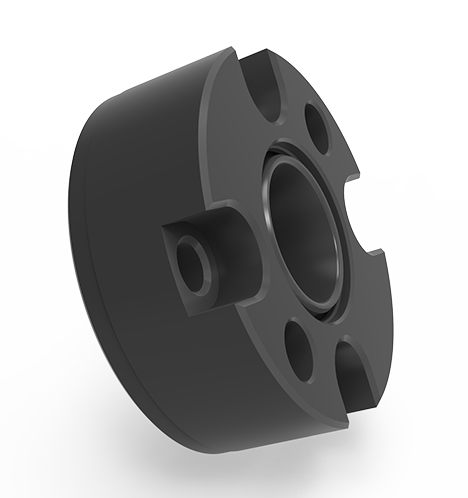

Présentation du produit
Son corps est éteint et trempé de film d'oxyde ferrosoferric. Le manchon du cône a un traitement de nitratide doux au bain de sel.
Il peut coopérer avec SDQS-5-CP à cône de cône et SDQS de protection SDQS-5-B.
Caractéristiques du produit
Corps: film d'oxyde ferrosoferrique éteint et trempé;
Le manchon du cône a un traitement de nitratide doux au bain de sel.
Diagramme des dimensions du produit
| Numéro de dimension | Taper | UN | B | C | D (G6) | E | F | Jacking Gorce (n) | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|
| SDQS-5-C | Manche d'acceptation du cône | M5 * 0,8 | 4.5 | 30 | 38 | 10 | 15 | 300 | 100 |
| SDQS-5-S | Sleeve d'acceptation de colonne droite | - | 101 | ||||||
| SDQS-10-C | Manche d'acceptation du cône | M6 * 1 | 37 | 45 | 14 | 19 | 450 | 179 | |
| SDQS-10-S | Sleeve d'acceptation de colonne droite | - | 184 | ||||||
| SDQS-20-C | Manche d'acceptation du cône | 5.5 | 45 | 55 | 18 | 24 | 680 | 337 | |
| SDQS-20-S | Sleeve d'acceptation de colonne droite | - | 341 |
| Numéro de dimension | D1 (H7) | D2 | A (± 0,05) | B | C |
|---|---|---|---|---|---|
| SDQS-5-C / S | 38 | 13 | 15.5 | 23 | M4 |
| SDQS-10-C / S | 45 | 16 | 19.5 | 28 | |
| SDQS-20-C / S | 55 | 20 | 24.5 | 24 | M5 |
