"Changement rapide en 5 minutes! Découvrir l'efficacité ultime du système de positionnement zéro en daim."

Principe du système:

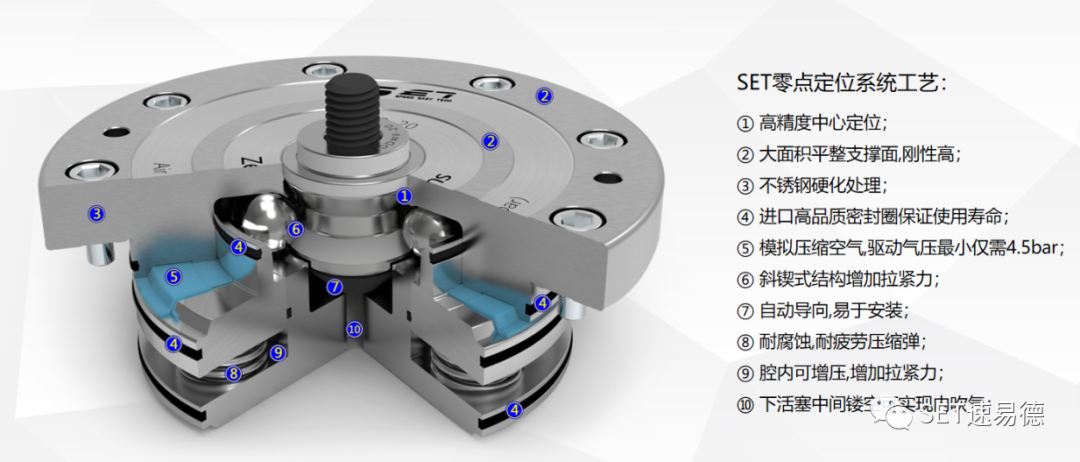

Le système de positionnement du point zéro appartient au mécanisme de verrouillage, qui est ouvert pendant la ventilation et verrouillé de l'air. Lorsque la pression hydraulique ou la pression de l'air est appliquée au système de positionnement zéro, la pression comprimera le ressort en dessous à travers le piston et la boule en acier se propagera des deux côtés. Le serrage dépend du ressort fort interne et aucune source d'air n'est requise pendant le fonctionnement normal. Le système de changement rapide est composé de différents types de modules de positionneur, l'utilisation n'est pas la même, le corps change, le clou change également, est divisé en positionneur, broche de positionnement, broche d'orientation, broche de verrouillage, appartient au positionnement classique "un côté deux broches".

Une autre caractéristique du système à points zéro est sa double fonction: le positionnement et le serrage sont effectués simultanément, avec une précision inférieure à 5 μs. La courte broche de positionnement conique rend la surface de contact complètement fermée et a la fonction de l'auto-verrouillage. Le serrage de positionnement permet une certaine déviation radiale et une déviation angulaire, qui présente certains avantages pour le chargement et le déchargement automatique ou manuel.

Les caractéristiques du système de positionnement zéro
Mécanisme de serrage auto-verrouillable

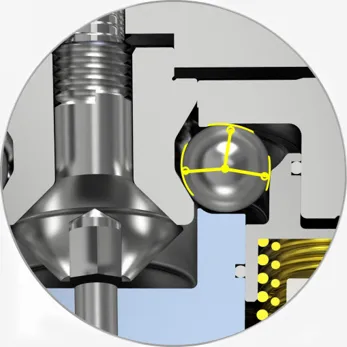

La méthode de serrage à billes à trois côtés n'a pas besoin de connecter la source d'air lorsqu'elle est utilisée, et la structure mécanique du coin à ressort est serrée, et la source d'air n'est requise que lorsque le déverrouillage est ouvert.

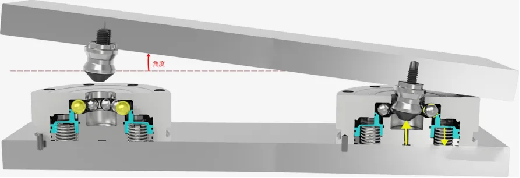

Angle de chargement incliné plus élevé
Lorsque le luminaire est remplacé, car il ne peut pas être absolument horizontal, les exigences d'inclinaison du plateau sont relativement élevées, ce localisateur peut résoudre ce problème, ce localisateur par rapport aux autres marques sur le marché, l'angle d'inclinaison de 1,2 degrés, l'angle d'inclinaison de ce localisateur permet de 30 degrés difficulté de fonctionnement et risque de dommage au positionneur zéro. De plus, chaque plateau est intégré avec un manchon de guide de positionnement épais, qui devrait avoir une certaine résistance à l'impact, permettant à la distance excentrique de l'ongle de être de ± 5 mm, améliorant l'efficacité de serrage. Le temps de levage de la palette de l'extérieur de la machine au plateau de table est réduit aux 5 minutes les plus rapides (y compris le démontage et la liaison et la course).

Convient pour l'inspection et le nettoyage automatisés

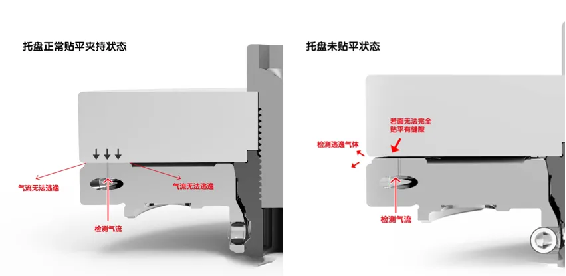

Afin d'assurer la stabilité du plateau et de répondre aux exigences de positionnement, le positionneur zéro doit ajouter un dispositif de détection de serrage, le but de ce dispositif est de s'assurer que le positionneur zéro peut contacter complètement la surface de positionnement du plateau, et il n'y aura pas de coupe en fer ou d'autres débris au milieu. Son principe de travail est illustré à la figure (1). L'air de détection libérera la pression d'air (0,2 MPa) à l'extérieur du trou. Définissez la valeur de notation du capteur de débit. Lorsque le plateau n'est pas plat avec le positionneur, comme le montre la figure 2, le gaz d'échappement détecté s'échappera vers l'extérieur le long de l'espace, et le capteur d'écoulement déterminera la différence d'écoulement, de manière à réaliser la détection de serrage. Le trou de détection pulvérise également la pression de nettoyage de 0,6 MPa vers l'extérieur pour assurer le nettoyage de la stomie. Plusieurs localisateurs peuvent être détectés simultanément, réduisant ainsi les coûts; 2. Une fois qu'il y a une valeur de flux de fuite dans plusieurs positionneurs, il sera incompatible avec la valeur du flux prédéfini, il est donc plus sûr; 3. La méthode de détection est plus directe, le plateau n'est pas chargé et le clip vide du positionneur peut être détecté.

Dossier de demande

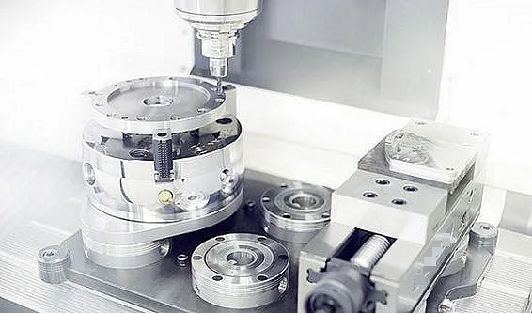

Le système modulaire a des modules standard professionnels pour le serrage direct des pièces ainsi que des micro et petites pièces, permettant l'installation, le positionnement et le serrage de dispositifs de serrage individuels, les plateaux de pièce ou les pièces équipées de broches de positionnement dans la machine en peu de temps pour référence à la précision, avec le fonctionnement réel de serrage effectué à l'extérieur de la machine pendant le traitement.

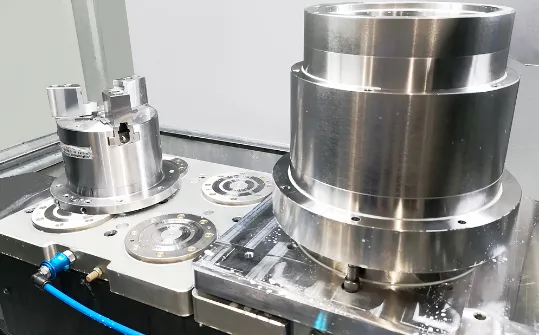

Le plateau à changement rapide configure différents périphériques de serrage

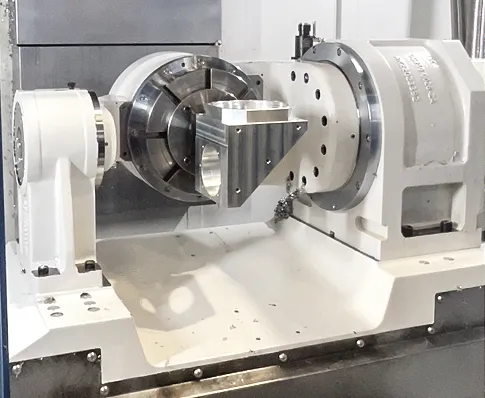

Le pont rotatif équipé du système de positionnement zéro défini peut remplacer le plateau de la pince ou la pièce individuelle selon les besoins.

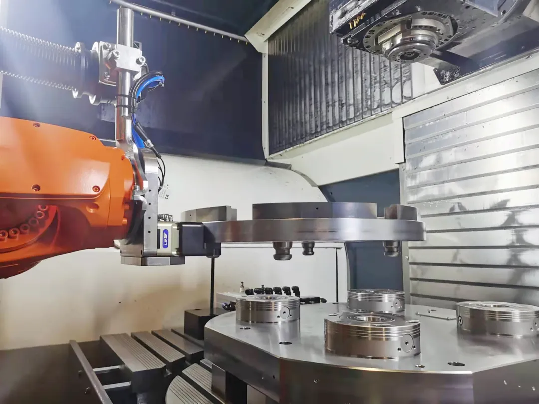

Le système de positionnement du point zéro est utilisé pour réaliser la stabilité de l'usinage dans l'alimentation automatique des machines.

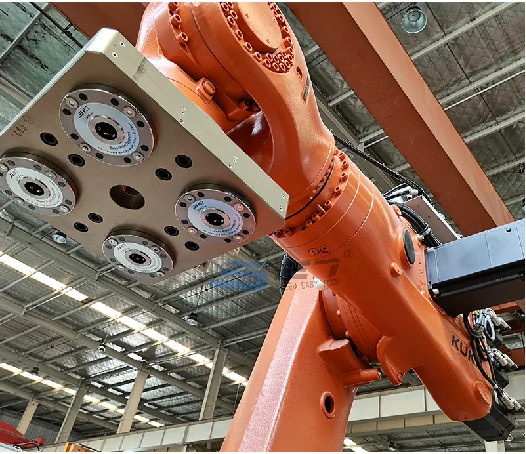

Dans les applications d'assemblage, le plateau de positionnement zéro défini est utilisé comme système de porteurs, et la broche de positionnement effilée empêche le plateau de brouiller pendant le remplacement.

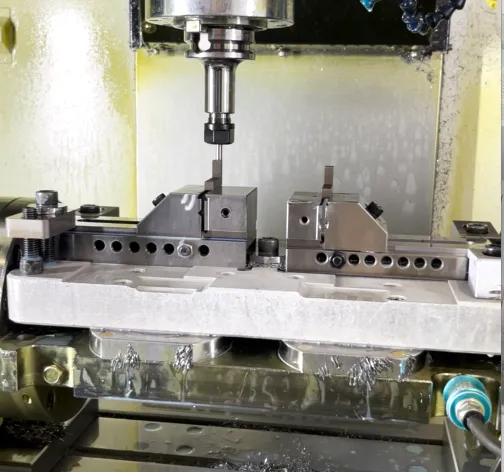

Dans un environnement de traitement spécial, la pièce peut être serrée directement en réglant le trou de processus ou connecté à la pièce à travers le plateau, et cinq côtés peuvent être traités en même temps, éliminant les processus traditionnels complexes.

Nous avons un portefeuille complet de produits de luminaire et de technologie de R&D professionnelle, avec de nombreuses années d'expérience accumulée, la culture profonde de l'industrie pendant des décennies, peut répondre à une variété de besoins de solutions de technologie de serrage d'automatisation, des fabricants d'équipements de l'industrie de l'automatisation à réduire les coûts et à accroître l'efficacité, à améliorer la principale compétitivité des entreprises. La critique est que nos solutions de système de positionnement zéro peuvent répondre à une variété de scénarios d'application pratiques, Suyi De s'appuie sur la technologie de production de R&D de haute qualité et l'excellence des exigences techniques, a fourni de nombreuses entreprises bien connues dans le monde avec des solutions techniques.
