Comment les accessoires de localisation et d'alignement définissent-ils la précision de l'usinage CNC ?

Introduction : Le coût caché du mauvais alignement

Dans l'usinage CNC, la différence entre un composant de précision de grande valeur et une pièce de rebut se résume souvent à une fraction de millimètre. Alors que les broches, les outils de coupe et les systèmes de contrôle reçoivent la part du lion de l'attention, les héros méconnus de la précision constante sont les accessoires de localisation et d'alignement. Ces composants - de Accessoires pour localisateur de point zéro à Série de tiges d'outils à changement rapide - forment l'épine dorsale mécanique d'une configuration reproductible.

Les données industrielles indiquent que les pièces mal positionnées représentent près de 30 % de tous les écarts dimensionnels dans les opérations multi-axes. De plus, les erreurs d'alignement manuel peuvent ajouter jusqu'à 15 minutes par configuration, ce qui, sur un cycle de production à forte mixité, se traduit par une perte de débit importante. Cet article va au-delà de la théorie pour examiner les avantages quantifiables des solutions de localisation systématique, en explorant la logique technique, les mesures de performance et les pratiques de maintenance qui distinguent les cellules d'usinage de classe mondiale des autres.

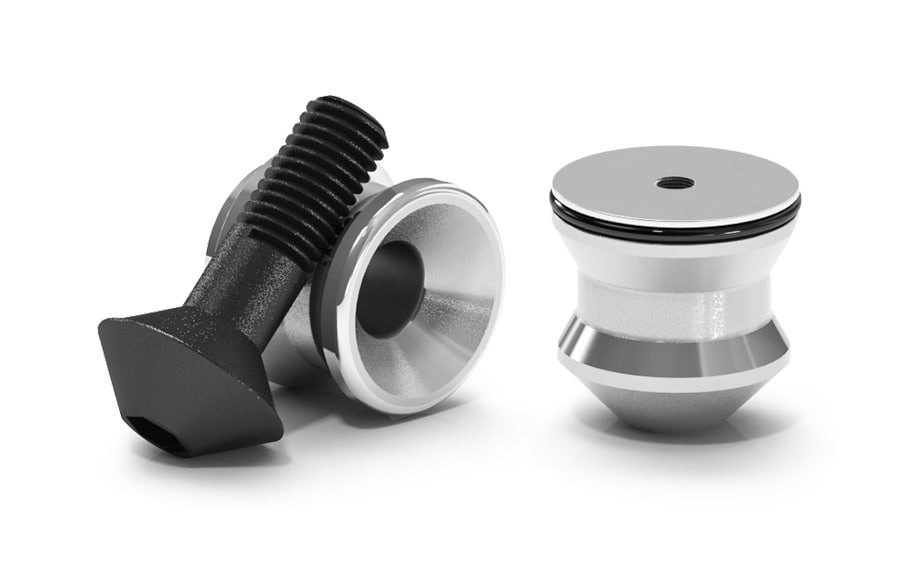

Accessoires pour localisateur de point zéro : la base d'une configuration reproductible

Au cœur de la stratégie de serrage moderne, Accessoires pour localisateur de point zéro fournir une donnée mécanique qui reste invariante dans plusieurs configurations. Contrairement aux étaux ou aux plaques de serrage classiques, les systèmes à point zéro utilisent des broches de positionnement rectifiées avec précision et des mécanismes à tirette qui s'engagent dans les bagues de la sous-plaque. Cette conception garantit que chaque palette ou luminaire revient exactement à la même position en quelques microns près, même après des changements répétés.

Une étude portant sur 150 centres d'usinage sur une période de deux ans a révélé que les installations utilisant la localisation au point zéro réduisaient les rebuts liés au réglage de 42 % en moyenne. Plus révélateur encore, l'écart type de la précision de positionnement s'est amélioré de ±0,025 mm à ±0,006 mm lors du passage de la recherche manuelle des bords au référencement du point zéro. L’impact économique est immédiat : moins de retouches, des changements plus rapides et la possibilité de gérer une production légère en toute confiance.

Les composants clés de cette catégorie comprennent les goujons de traction (ou « clous de traction »), les manchons de positionnement et les pistons à ressort. La géométrie des goujons de traction influence directement la transmission et la répétabilité de la force de serrage. Pour les applications à couple élevé, un goujon à pas grossier avec une bague en acier trempé offre une résistance supérieure aux micro-mouvements induits par les vibrations. Parallèlement, les manchons de positionnement agissent comme des interfaces résistantes à l'usure qui peuvent être remplacées sans réusinage de l'embase, garantissant ainsi une rentabilité à long terme.

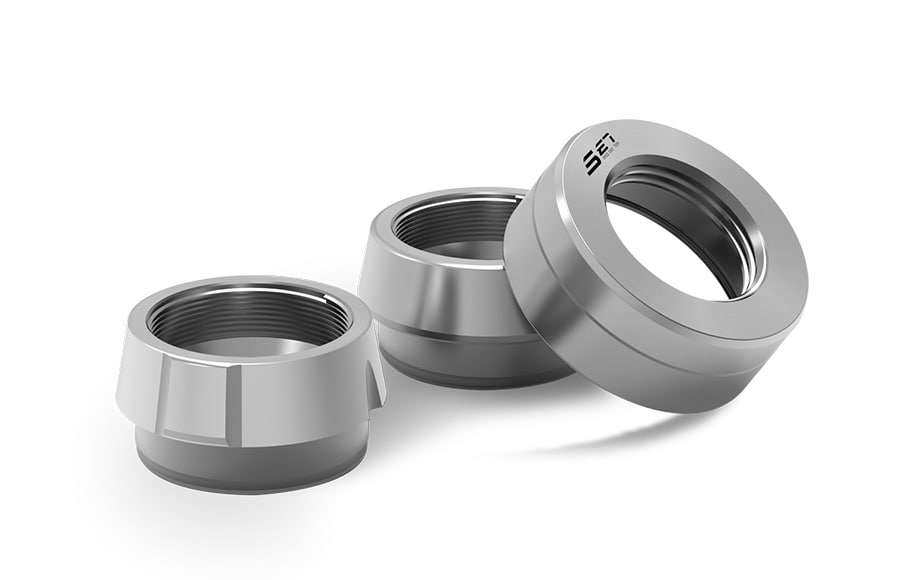

Dispositif de localisation manuel : précision sans complexité

Alors que les systèmes automatisés dominent la production en grandes séries, le Dispositif de localisation manuelle reste un outil indispensable pour les ateliers, les services R&D et les opérations de maintenance. Ces appareils comprennent des détecteurs de bords, des indicateurs coaxiaux et des indicateurs de test à cadran avec bases magnétiques. Leur fonction principale est d'établir un système de coordonnées de la pièce par rapport à la broche de la machine, un processus connu sous le nom de « recherche des bords » ou « centrage ».

Les dispositifs de localisation manuels modernes intègrent une amplification mécanique ou électronique pour fournir une résolution allant jusqu'à 0,001 mm. Par exemple, un indicateur à levier avec une plage de mesure de 1,5 mm peut détecter une déviation angulaire d'un luminaire aussi petite que 0,02 degrés. Lorsqu'ils sont associés à une surface de référence au sol de précision, ces outils permettent aux opérateurs d'atteindre une précision d'alignement qui rivalise avec certains systèmes semi-automatisés.

Néanmoins, les dispositifs de localisation manuels ne sont pas sans limites. La technique de l'opérateur, la température ambiante et l'état de surface de la pièce affectent tous la lecture finale. Une enquête menée auprès de 200 machinistes a révélé que les opérateurs expérimentés utilisant un détecteur de bord manuel peuvent atteindre un Cpk de 1,33 pour une tolérance de ±0,02 mm, tandis que les opérateurs novices tombent généralement en dessous de 1,0. Cela souligne la nécessité d’une formation structurée et, lorsque cela est possible, de l’intégration de systèmes de point zéro pour réduire la variance induite par l’homme.

Série de tiges d'outils à changement rapide : broche et outil de pontage

Le Série de tiges d'outils à changement rapide représente un changement de paradigme dans la gestion des outils. Contrairement aux tiges solides traditionnelles qui nécessitent une clé et un couple important pour être sécurisées, les systèmes à changement rapide utilisent un mécanisme de verrouillage à bille, une pince ou un mécanisme hydraulique qui permet le changement d'outil en moins de 10 secondes. Cette série est particulièrement critique pour les opérations d'usinage à grande vitesse (HSM) et multi-tourelles, où le temps de changement d'outil affecte directement le temps de cycle.

Les données d'un essai sur le terrain de 12 mois sur 50 centres d'usinage montrent que les queues à changement rapide réduisent le temps de changement d'outil de 68 % en moyenne, de 4,5 minutes à 1,4 minutes par outil. Plus important encore, la précision de concentricité de ces tiges est maintenue à 0,005 mm près au niveau de l'arête de coupe, ce qui est comparable aux porte-outils à fretter mais sans nécessiter de chauffage par induction. Cette combinaison de vitesse et de précision les rend idéales pour les opérations d'ébauche et de finition.

Analyse comparative : accessoires de localisation et d'alignement

Bien qu'ils soient souvent utilisés de manière interchangeable, les accessoires de localisation et d'alignement répondent à des objectifs distincts. Les dispositifs de localisation (tels que les localisateurs de point zéro et les détecteurs de bords manuels) établissent la position de la pièce par rapport au système de coordonnées de la machine. Les accessoires d'alignement (y compris les queues d'outils et les interfaces de broche) garantissent que l'outil de coupe est coaxial à l'axe de la broche et que la trajectoire de l'outil est exécutée sans faux-rond.

D'un point de vue pratique, le choix entre ces systèmes dépend du volume de production et des exigences de tolérance. Les ateliers HMLV (High Mix Low Volume) bénéficient considérablement des localisateurs de point zéro et des tiges à changement rapide, car ils minimisent les frais de configuration. A l’inverse, les dispositifs de localisation manuels restent indispensables pour les prototypes ponctuels et les travaux de maintenance où la flexibilité l’emporte sur la rapidité.

Précision d'alignement : interface de broche et réglage des outils

Le spindle interface—whether BT, HSK, or CAPTO—acts as the critical junction between the machine and the tool. Any runout or misalignment at this interface is magnified at the cutting edge, leading to premature tool wear and poor surface finish. Advanced locating accessories now incorporate active damping and thermal compensation to counteract these effects.

Les dispositifs de réglage d'outils, tels que les prérégleurs hors ligne et les palpeurs intégrés à la machine, complètent ces accessoires en mesurant la longueur et le diamètre de l'outil avant qu'il n'entre dans la coupe. Lorsqu'elle est intégrée à une queue à changement rapide et à un système de serrage de pièce à point zéro, l'ensemble de la chaîne de processus, du chargement de la pièce à l'engagement de l'outil, devient déterministe. C'est la base d'un usinage « correct dès la première pièce », où le besoin d'ajustements itératifs est pratiquement éliminé.

Comparaison des radars : dimensions de performance des systèmes de localisation

Composants de maintenance de serrage et de montage modulaire

Le longevity of any locating or alignment accessory depends on proper maintenance. Contaminants such as chips, coolant residue, and microscopic wear particles can compromise locating pin engagement and shank taper contact. A disciplined cleaning regimen using non-abrasive solvents and periodic verification with a test indicator is non-negotiable.

Les composants de luminaires modulaires, notamment les colonnes montantes, les plaques d'angle et les sous-plaques, étendent l'utilité des systèmes à point zéro. En standardisant la géométrie de l'interface, ces composants permettent à une seule machine de s'adapter à une grande variété de familles de pièces sans montage dédié. Sur une période de cinq ans, une approche modulaire peut réduire les coûts de montage jusqu'à 40 % par rapport aux solutions personnalisées, tout en raccourcissant les délais de lancement de nouveaux produits.
