Solution de maintien de pièce à changement rapide Zero Point pour les aléseuses horizontales à moules robustes

Introduction

Les aléseuses horizontales sont des équipements de traitement essentiels pour l'alésage de trous profonds et l'usinage de cavités de précision dans l'industrie de fabrication de moules lourds. Néanmoins, la plupart des usines de moules sont confrontées à des limitations de traitement constantes causées par les méthodes de serrage traditionnelles, notamment une configuration fastidieuse des pièces, une précision d'alignement manuel incohérente, un changement de lot inefficace et un positionnement instable pour les composants de moules volumineux et lourds.
Suzhou SET Industrial Equipment System Co., Ltd. (SET) se spécialise dans la R&D et la fabrication de systèmes industriels de positionnement du point zéro. Pour résoudre les problèmes courants liés au traitement des alésages de moules lourds, SET a développé une solution dédiée de porte-pièce à changement rapide à point zéro pour les aléseuses horizontales. Avec une précision de positionnement répétée au niveau du micron et une structure de verrouillage rigide pour charges lourdes, le système améliore efficacement la stabilité et l'efficacité de l'usinage de moules lourds, aidant ainsi les fabricants de moules à obtenir des flux de production flexibles et à haut rendement.

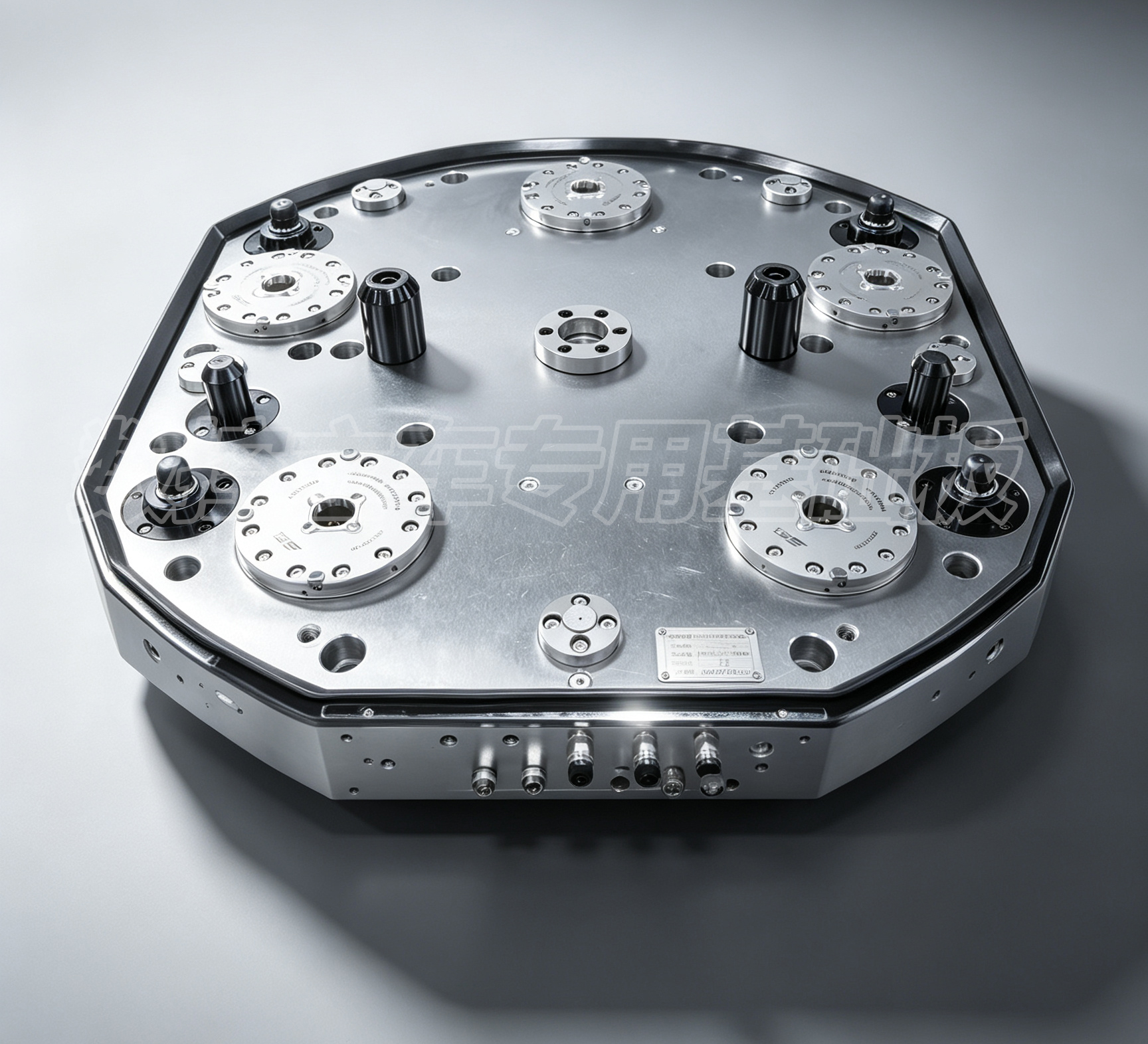

zero point positioning system

1. Défis de l'industrie : principales restrictions dans l'usinage d'alésages horizontaux pour moules lourds

Les moules lourds, y compris les moules pour panneaux automobiles, les grands moules d'injection et les moules de moulage sous pression, se caractérisent par des dimensions surdimensionnées, un poids élevé, des exigences de précision strictes et des caractéristiques de production à faible volume et à mélange élevé. Les méthodes traditionnelles de serrage et de positionnement créent de multiples limitations de traitement pour les opérations d'alésage horizontal :
Faible efficacité de serrage : Les opérateurs consacrent généralement 2 à 3 heures à l'alignement des indicateurs à cadran et au réglage de la plaque de pression lors du remplacement de la pièce. Le temps d'inactivité prolongé de la machine réduit considérablement l'efficacité globale de l'équipement, la plupart des ateliers maintenant l'utilisation de la machine en dessous de 50 %.
Répétabilité de positionnement instable : Les résultats de l'alignement manuel varient en fonction de l'expérience de l'opérateur, produisant souvent des écarts de positionnement supérieurs à 0,02 mm. De telles incohérences entraînent facilement des problèmes hors tolérance en termes de coaxialité des trous profonds et de précision de positionnement des cavités, augmentant ainsi les taux de rebut et de reprise.
Vibrations et déplacements de la pièce lors de coupes lourdes : Le serrage conventionnel par plaque de pression fournit une force de maintien dispersée. Lors d'un enlèvement de matière important, les grandes pièces de moule ont tendance à vibrer ou à se déplacer légèrement, ce qui entraîne une mauvaise qualité de finition de surface et une usure accélérée des outils.
Faible flexibilité de production : Le passage d'un type de moule à l'autre nécessite souvent un réajustement des appareils et un recalibrage des références. Le flux de travail traditionnel ne peut pas s’adapter pleinement aux demandes de livraison rapide pour les commandes de moules multi-variétés et en petits lots.

2. Avantages de la solution : caractéristiques techniques du système de positionnement du point zéro SET

Le système de serrage à point zéro SET est une solution de serrage modulaire à changement rapide de haute précision développée pour les machines-outils CNC à usage intensif. Le modèle grand public LQNCZ-20-K est structurellement optimisé pour les environnements de coupe à forte charge, intégrant un positionnement de précision, un verrouillage rigide, une détection opérationnelle et une protection anti-contamination complète pour s'adapter parfaitement aux conditions de traitement des aléseuses horizontales.

Le positionnement répété au niveau du micron élimine les erreurs de référence manuelles

Adoptant une structure conique d'auto-centrage et de verrouillage à bille en acier à trois voies, le système de point zéro SET offre une précision de positionnement répétée stable à moins de 0,005 mm, minimisant efficacement les erreurs causées par l'alignement manuel du cadran.
Une fois les montages ou les pièces calibrés pour la première fois, les palettes peuvent circuler librement entre les machines-outils et les stations prédéfinies hors ligne sans alignement répété. Des repères de positionnement unifiés garantissent une précision dimensionnelle constante dans les procédures de production multi-processus et inter-machines.

2.2 Verrouillage rigide pour charges lourdes pour un usinage stable de grands moules

Chaque localisateur de point zéro LQNCZ-20-K fournit une force de serrage standard de 17 kN avec un support de surpression secondaire. La conception structurelle élimine le jeu radial dans des conditions de coupe difficiles, offrant ainsi une forte résistance aux vibrations d'usinage et aux impacts de coupe.
Toutes les unités de positionnement sont dotées d'un boîtier entièrement fermé et de structures d'étanchéité complètes, isolant efficacement les copeaux de fer, le liquide de coupe et les contaminants d'atelier. Le système maintient des performances fiables tout au long de millions de cycles de travail dans des environnements d'usinage humides et difficiles.

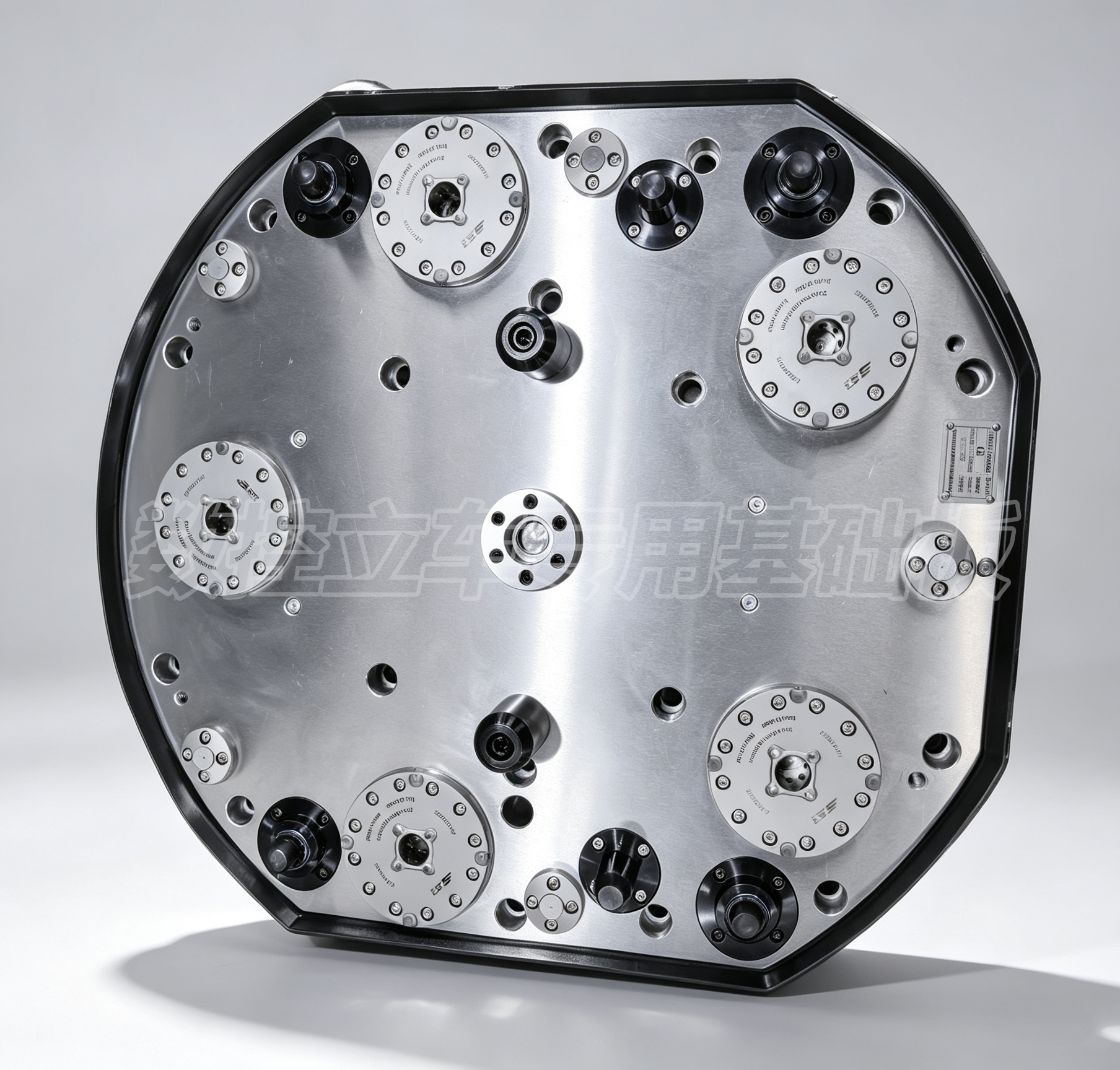

zero point positioning system

2.3 Le changement rapide de deuxième niveau améliore considérablement l'efficacité de la configuration

Associée aux palettes de point zéro SET et aux plaques de base à rainure en T, la solution prend en charge le préréglage des pièces et le serrage hors machine entièrement hors ligne. Les machines-outils ne restent plus inactives pendant le remplacement des fixations et le réglage des pièces.
Le temps de changement de pièce à usiner est réduit de 2 heures traditionnelles de serrage manuel à moins de 10 secondes de changement de palette au point zéro. Les données d'application sur site montrent une réduction d'environ 90 % du temps de serrage et une amélioration du taux d'utilisation de la machine au-dessus de 90 %.

2.4 La détection intelligente et le nettoyage automatique réduisent les risques opérationnels

Chaque localisateur de point zéro est équipé de modules de détection de l'état de serrage et de surveillance de l'étanchéité à l'air. Le système déclenche des signaux d'alerte si le montage des palettes est incomplet, évitant ainsi les échecs de positionnement causés par des copeaux résiduels ou des particules étrangères.
Les structures de soufflage d'air centrales intégrées nettoient automatiquement les surfaces de contact de positionnement avant l'installation des palettes, garantissant une précision stable et constante pendant les cycles d'usinage continus par lots.

3. Composition de solution modulaire pour les aléseuses horizontales

SET fournit un système de serrage de pièce à point zéro modulaire complet conçu pour l'usinage d'alésage horizontal de moules lourds. L'ensemble complet de composants est compatible avec la plupart des aléseuses horizontales CNC et des centres d'usinage horizontaux courants du marché.

3.1 Configuration des composants principaux

Plaque de base SET Zero Point : Personnalisé pour les tables de travail à rainure en T avec une planéité de haute précision, servant de support de référence de positionnement unifié.
Localisateur de point zéro SET LQNCZ-20-K : Unité de positionnement pour charges lourdes entièrement scellée avec interfaces intégrées de nettoyage par soufflage d'air et de détection de signal.
SET Palette Point Zéro : Palette structurelle renforcée pour l'installation de moules lourds, avec tirettes de positionnement pré-montées pour un amarrage rapide et précis.
Tirettes de positionnement SET : Goujons de traction trempés à haute résistance qui coopèrent avec précision avec les localisateurs de point zéro pour assurer une transmission uniforme de la force de verrouillage.
Station de préréglage hors ligne SET : Établi hors machine indépendant pour le serrage, l’alignement et l’inspection des moules sans occuper le temps de traitement de la machine.

3.2 Scénarios de traitement applicables

● Types de moisissures lourdes : Moules de couverture automobile, grands moules d'injection, moules de moulage sous pression
● Processus d'usinage : Alésage profond, fraisage d'empreintes de précision, usinage 5 faces, usinage composite multi-procédés
● Modes de production : Production à faible volume et à forte mixité, cellules de fabrication flexibles, mise à niveau robotisée et automatisée du chargement et du déchargement

4. Flux de travail standard en 4 étapes pour un usinage efficace

Le système de positionnement du point zéro SET présente un fonctionnement simple et standardisé, nécessitant une formation professionnelle minimale pour les opérateurs d'atelier. L'ensemble du processus de travail est simplifié en quatre étapes :
Calibrage de référence : Fixez la plaque de base du point zéro sur la table de travail de l'aléseuse horizontale et effectuez un calibrage unique des coordonnées pour établir une référence d'usinage unifiée et stable.
Serrage de pièce hors ligne : Installez et fixez des moules lourds sur des palettes à point zéro à la station de préréglage hors ligne, alignement complet et inspection de précision hors machine.
Amarrage rapide des palettes : Soulevez la palette prédéfinie sur la table de travail de la machine, alignez les goujons de traction avec les localisateurs et effectuez le verrouillage automatique dans les 10 secondes.
Cycle de production continu : Relâchez la pression d'air pour déverrouiller les palettes une fois l'usinage terminé, remplacez-les par de nouvelles palettes pré-ajustées et maintenez le fonctionnement continu de la machine sans temps d'arrêt.

5. Avantages pratiques de la production et amélioration des données

Des cas d'application massifs sur site dans des ateliers de fabrication de moules ont vérifié des améliorations complètes en termes d'efficacité, de précision et de coût de production après l'adoption du système de changement rapide du point zéro SET.

5.1 Amélioration de l'efficacité

Le temps de préparation de la pièce est réduit de 2 heures de fonctionnement manuel à 10 secondes. Le taux d'utilisation des machines passe d'une moyenne de 50 % à plus de 90 %. Le cycle de changement de lot de moules est grandement optimisé, depuis l’ajustement manuel d’une demi-journée jusqu’au remplacement de palette d’environ 5 minutes.

5.2 Mise à niveau de stabilité de précision

La précision du positionnement répété est optimisée depuis l'alignement manuel traditionnel de ± 0,02 mm jusqu'au positionnement stable du système de ± 0,005 mm. Les taux de rebut et de reprise des moules en atelier sont réduits de 5 % à moins de 0,5 %. La coaxialité des trous profonds peut être contrôlée de manière constante à moins de 0,01 mm, répondant ainsi aux exigences de production de moules de précision de haut niveau.

5.3 Réduction des coûts de production

Le système réduit environ 95 % des heures de travail d'alignement manuel et de réglage des fixations, permettant à un seul opérateur de gérer plusieurs machines-outils simultanément. La rigidité de serrage stable réduit les vibrations de la pièce lors de coupes lourdes, réduisant ainsi l'usure de l'outil d'environ 30 % et prolongeant sa durée de vie. La structure durable entièrement scellée étend le cycle de service des luminaires jusqu'à des millions d'opérations, réduisant ainsi les coûts de maintenance à long terme des équipements et de remplacement des luminaires.

6. Force de la marque et de la fabrication

Suzhou SET Industrial Equipment System Co., Ltd. se concentre depuis plus de dix ans sur le système de positionnement du point zéro et la R&D et la fabrication de luminaires à changement rapide, prenant en charge une production entièrement indépendante et un contrôle de qualité strict sans externaliser le traitement OEM.
● Équipés d'une base de production professionnelle à Suzhou et d'un laboratoire de tests de précision à température constante, tous les produits sont soumis à trois cycles d'étalonnage de précision avant la livraison.
● Possède des droits de propriété intellectuelle indépendants et des technologies brevetées dans les structures coniques autobloquantes et entièrement anti-écailles, maintenant une compétitivité technique stable dans le domaine du serrage industriel.
●  Sert plus de 400 entreprises de fabrication de moules, avec une reconnaissance stable de clients fidèles et une participation à long terme à des expositions professionnelles de l'industrie telles que CCMT.
● Fournit des services localisés à guichet unique, notamment la conception de solutions personnalisées, l'installation sur site, la formation technique et l'assistance après-vente à long terme.

7. Conclusion

Un serrage manuel inefficace et un positionnement instable sont les principaux facteurs limitant la productivité et la précision dans l'usinage d'alésages horizontaux de moules lourds. La solution de maintien de pièce à changement rapide au point zéro SET résout efficacement les problèmes de traitement traditionnels grâce à un positionnement répété stable de 0,005 mm, un verrouillage rigide pour charges lourdes, un changement de palette de deuxième niveau et une protection anti-contamination intelligente.
Le système aide les fabricants de moules à réduire les coûts de production, à stabiliser la qualité de l'usinage, à améliorer l'efficacité du fonctionnement des équipements et à réaliser une mise à niveau flexible de la production. De l'alignement manuel traditionnel au préréglage hors ligne moderne et au changement rapide de palettes, SET fournit des solutions de positionnement du point zéro fiables et rentables pour le traitement d'alésage horizontal de moules lourds, soutenant le développement de haute qualité de l'industrie de fabrication de précision.
Les entreprises planifiant des mises à niveau des appareils d'alésage horizontal peuvent consulter l'équipe technique SET avec le type de machine, la taille de la pièce, la charge de traitement et les demandes d'automatisation pour obtenir des solutions personnalisées de configuration de serrage de pièce au point zéro.
