Faible taux d'utilisation des équipements et temps de réglage des pièces longs sur les machines-outils 5 axes ? L'outillage à changement rapide au point zéro élimine complètement le problème d'un réglage inefficace des outils.

Présentation

Haut de gamme Usinage 5 axes l'équipement est devenu une infrastructure stetard dans l'ensemble moule de précision , aérospatiale , véhicule à énergie nouvelle , Composant de précision 3C , les secteurs de la fabrication de vannes hydrauliques et d’automatisation. De plus en plus d'usines investissent massivement dans le premium Usinage 5 axes centers , des machines à table rotative inclinable et des équipements de tournage-moulin à 5 axes pour améliorer la capacité de production. Cependant, un problème répetu dans l'industrie persiste : de nombreux Machines-outils 5 axes ne parviennent pas à fournir le débit, le rendement et les marges bénéficiaires attendus.

Sur les sites de production réels, les statistiques montrent que la durée d'exécution effective de l'usinage des métaux Machines 5 axes représente souvent moins de 40 % de la durée totale de fonctionnement. Plus de 60 % des temps d'arrêt des machines sont occupés par des opérations sans valeur ajoutée, notamment manuelles. centrage , recherche des bords et réglage des outils , montage et démontage des luminaires, calibrage du point zéro pièce , et lot changement de production .

Alors que l’industrie manufacturière moderne évolue vers multi-variétés, petits lots, délais de livraison courts modèles de commete, les limites des flux de travail d'usinage traditionnels sont devenues de plus en plus importantes. Les cycles de configuration longs entraînent des mises en veille fréquentes de la machine ; serrage répété du complexe parties polyédriques génère erreur de serrage cumulée cela provoque un écart dimensionnel et une mauvaise finition de surface ; la qualité de l'usinage dépend trop de l'expérience des opérateurs expérimentés, ce qui entraîne une cohérence des lots instable et des risques de rebut élevés.

La plupart des fabricants négligent un fait crucial : la productivité ultime des Équipement 5 axes n'est pas déterminé uniquement par les performances matérielles de la machine, mais par les système de serrage . Sans mises à niveau itératives des processus de montage et de positionnement, même les machines 5 axes les plus performantes ne peuvent pas atteindre leur potentiel de précision et d'efficacité conçu. En tant que solution stetardisée et mature, le système de serrage de pièce à changement rapide au point zéro résout efficacement une configuration lente, instable donnée et faible utilisation des machines , devenant une mise à niveau essentielle pour que les usines de précision s'améliorent Efficacité globale de l'équipement (OEE) et réduire ferraille en masse tarifs.

1. Principaux problèmes du montage traditionnel dans la production à 5 axes

Traitement conventionnel reposant sur étaux d'établi et les luminaires dédiés personnalisés sont conçus pour les scénarios de production de masse traditionnels et ne peuvent pas s'adapter aux besoins actuels. fabrication flexible demetes. Les principaux inconvénients sont résumés comme suit :

1.1 Une configuration de changement prolongée limite la productivité efficace

Les flux de travail traditionnels nécessitent un positionnement manuel répété, étalonnage du système de coordonnées et compensation de décalage d'outil pour chaque remplacement de pièce, changement de lot et reprise de pièce. Le temps de préparation unique pour les irrégularités complexes Pièces 5 axes dépasse souvent 30 minutes. Les arrêts fréquents pour le débogage compriment considérablement le temps de coupe efficace et nuisent à l'efficacité opérationnelle globale de l'atelier.

1.2 Un serrage répété entraîne une perte de précision cumulée

Le plus gret avantage de Usinage 5 axes est un serrage unique pour le traitement de liaisons multi-surfaces. Cependant, les luminaires traditionnels nécessitent des démontages et des repositionnements répétés. Transfert de pièce entre l'équipement et Machine à mesurer tridimensionnelle (MMT) le remaniement conduit à un travail continu donnée décalage, ce qui entraîne une précision géométrique et de positionnement hors tolérance. Cela entraîne d'énormes pertes économiques pour les produits de grete valeur. aérospatiale components et moules de précision.

1.3 Les luminaires personnalisés entraînent des coûts élevés et une faible polyvalence

Pour répondre aux divers besoins de production, les usines doivent personnaliser des montages exclusifs pour différentes pièces, ce qui entraîne des coûts d'approvisionnement élevés, une occupation importante des entrepôts et de faibles taux de réutilisation. Les montages personnalisés ne peuvent pas s'adapter rapidement aux commetes itératives de nouveaux produits, ce qui constitue un goulot d'étranglement important pour une production flexible.

1.4 Une forte dépendance à l’égard de l’expérience manuelle entrave la normalisation

Le positionnement traditionnel et le réglage des outils dépendent entièrement de la compétence de l'opérateur. Les cycles de formation des nouveaux employés sont longs et les dimensions et la qualité des produits fluctuent considérablement lors des changements de poste. La stabilité de la production est étroitement liée aux techniciens supérieurs, ce qui rend impossible une production de masse stetardisée et reproductible.

2. Dispositif de serrage à changement rapide au point zéro : solution d'usinage standardisée à 5 axes

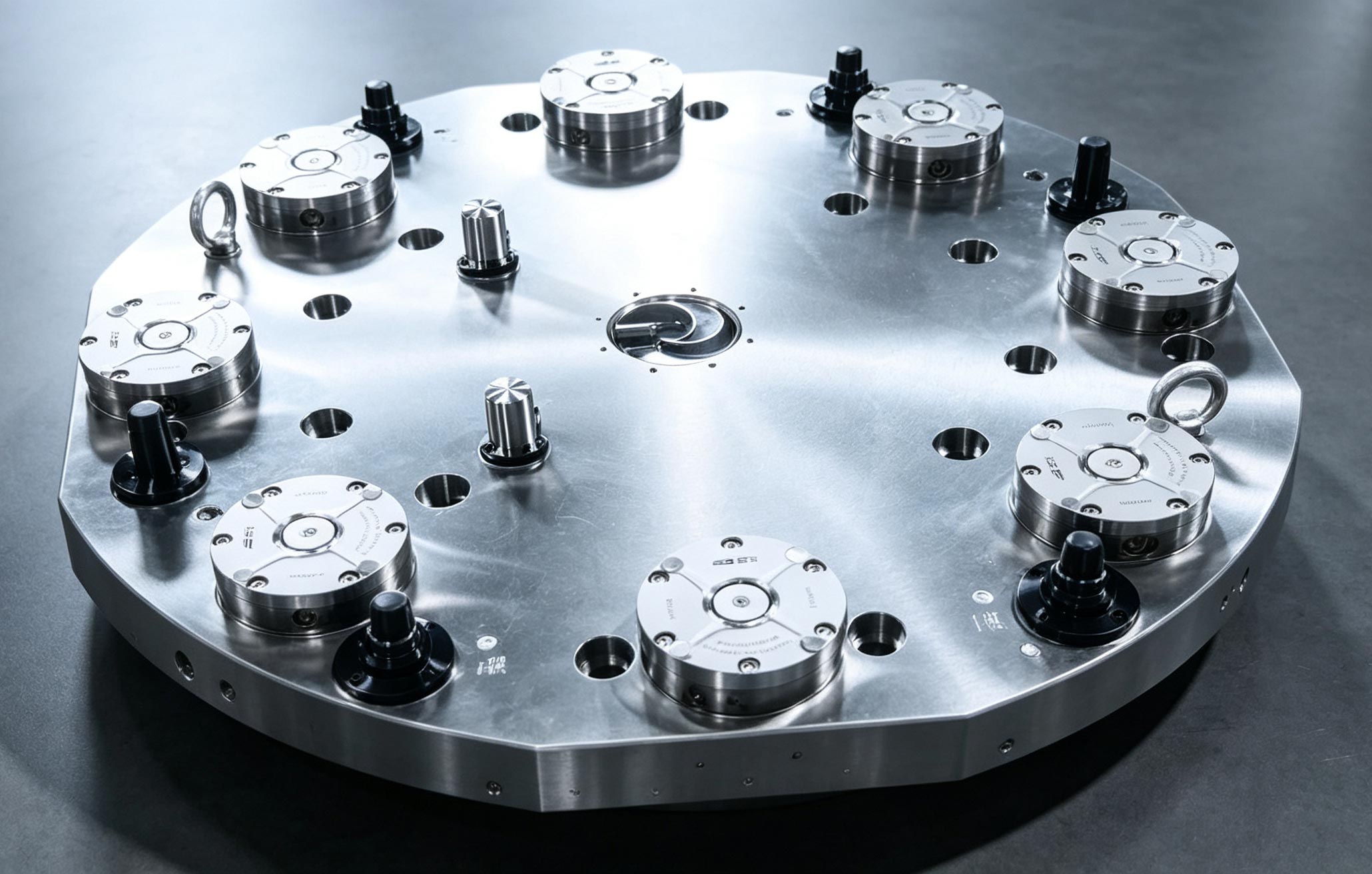

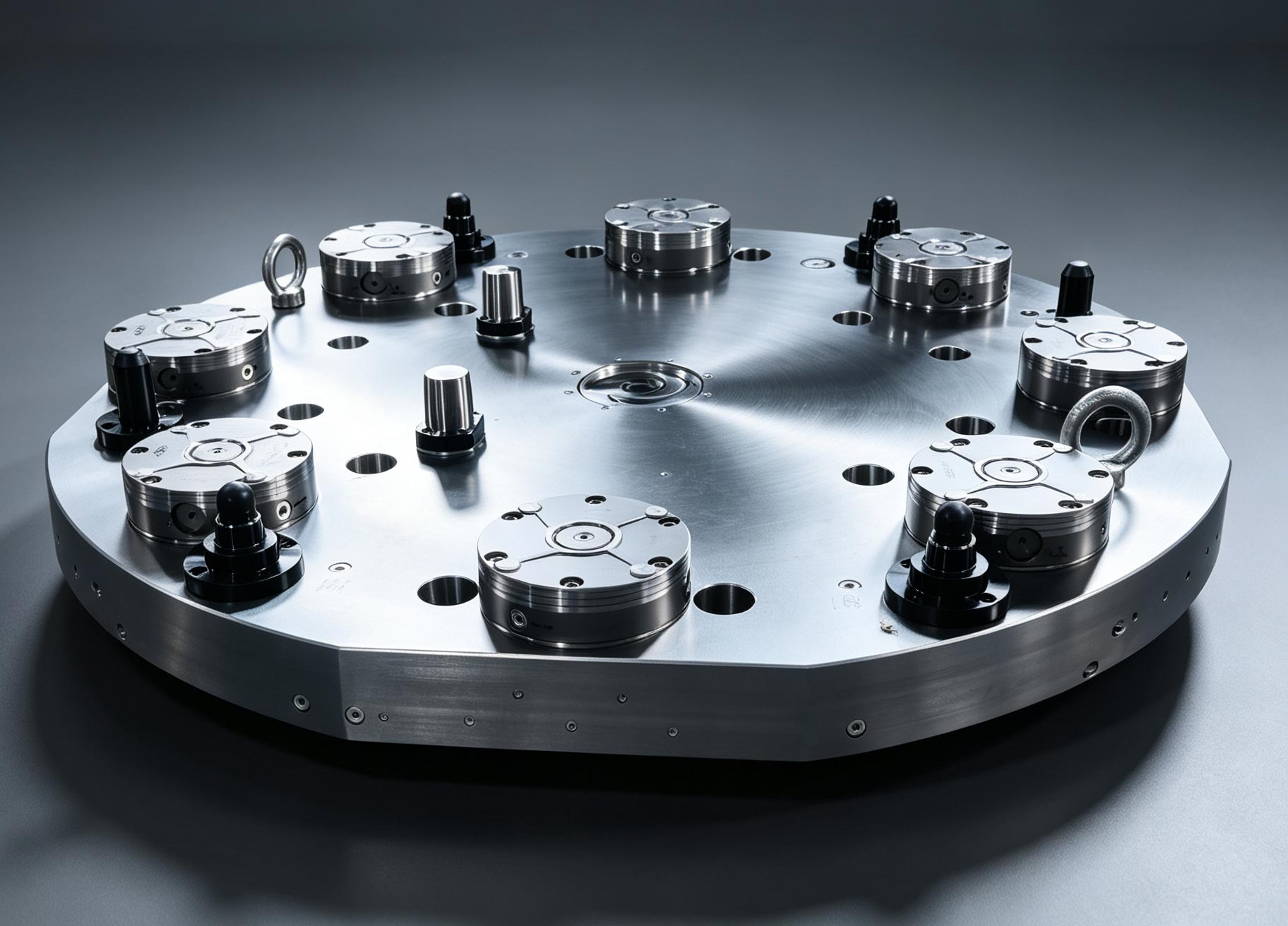

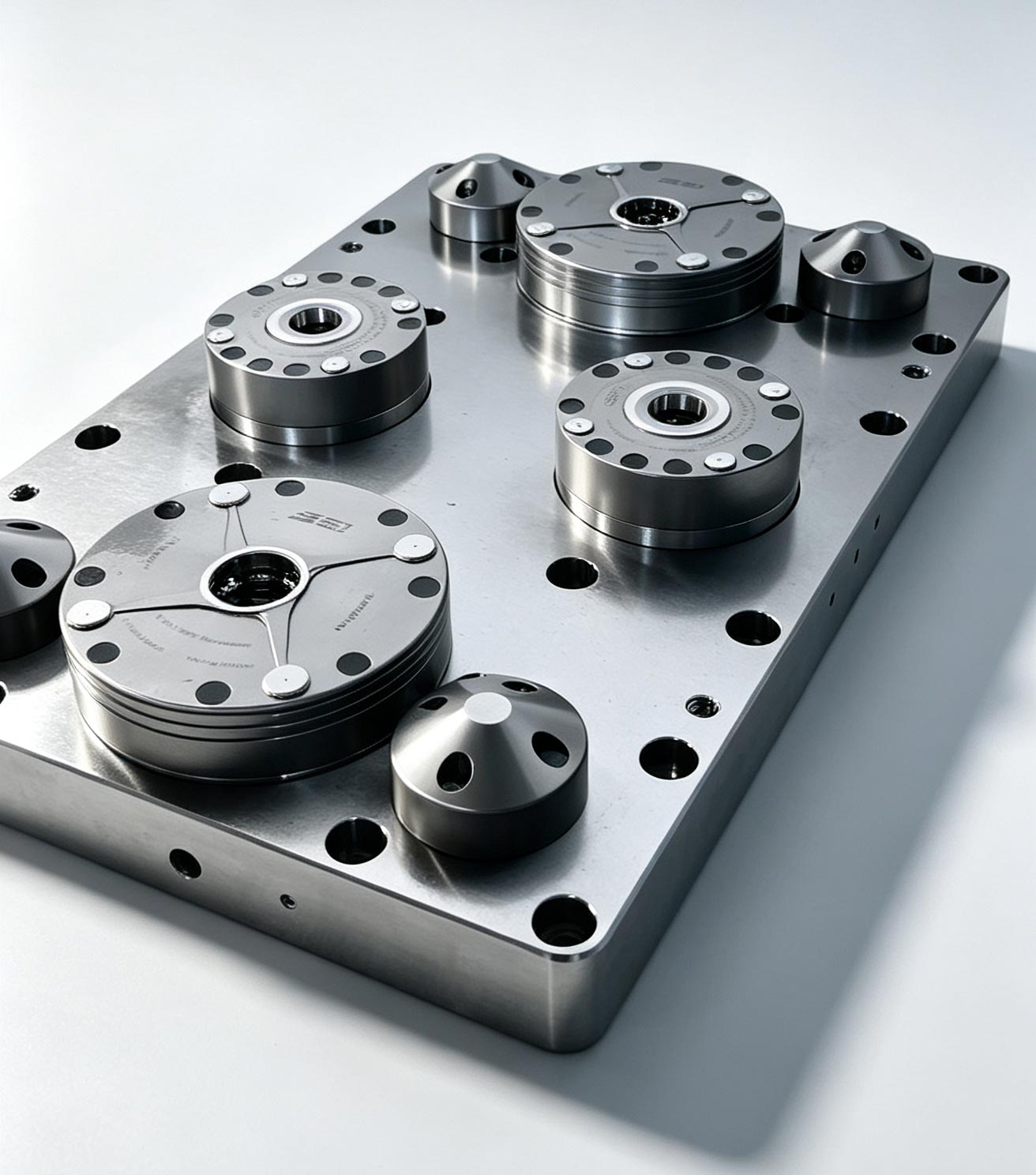

Le système de changement rapide au point zéro adopte une architecture technique de standardisation localisation des plaques de base et de haute précision tirer les goujons , construisant un processus unifié et fixe donnée . Il réalise un pré-ajustement hors ligne intégré des pièces, des accessoires et palettes , résolvant fondamentalement les problèmes de l'industrie tels que le réglage difficile des outils, le changement lent, le positionnement chaotique et la précision instable, et correspondant pleinement aux caractéristiques de production de haute précision, de haute efficacité et flexibles des ateliers modernes à 5 axes.

2.1 Changement rapide de deuxième niveau, amélioration significative du TRS de la machine

Le system completely reforms the traditional on-machine debugging mode. All pre-production work including workpiece clamping, tool setting and inspection can be completed on independent stations de pré-configuration hors ligne . Après le pré-ajusté palette est en place, le positionnement et le verrouillage peuvent être terminés en 3 à 5 secondes sans recherche répétée des bords, étalonnage des coordonnées et compensation des paramètres.

Pour les scénarios de changement à haute fréquence dans les secteurs des moules, des nouvelles énergies et de l'aérospatiale, la solution réduit le temps de débogage d'un seul lot de 2 à 4 heures à 10 minutes. L'ensemble utilisation des machines et OEE des équipements à 5 axes sont augmentés de manière stable de 25 % à 35 %. Le mode parallèle de coupe sur machine et de pré-réglage hors ligne élimine le ralenti de la broche et permet une production continue et efficace.

2.2 Données de processus complet unifiées, éliminant les erreurs d'usinage cumulatives

Le système de serrage de pièce à changement rapide au point zéro unifie donnée de conception , référence de serrage et donnée d'inspection . Les pièces à usiner avec des palettes standard peuvent être transférées de manière transparente entre Usinage 5 axes centers , centres d'usinage horizontaux , Usinage par électroérosion (EDM) équipement et MMT dispositifs avec un écart de positionnement nul tout au long du processus.

Dans Coupe liée aux axes B/C des machines rotatives inclinables à 5 axes, la structure de positionnement conique de précision résiste aux impacts de coupe multidirectionnels et évite les déplacements de vibrations. Equipé de modules de point zéro à support flottant , il supprime efficacement la déformation de serrage des parois minces pièces en titane et en alliage d'aluminium .

La vérification pratique en atelier montre que le taux de rebut global est réduit de plus de 70 % et que le taux de qualification des lots reste supérieur à 98 %. Pour la fabrication de moules, substrats partagés à point zéro pour inserts de noyau , cavités et diapositives supporte une pince usinage sur cinq faces , éliminant les erreurs de serrage répétées, garantissant des écarts uniformes de montage du moule et réduisant considérablement la charge de travail de polissage et de reprise après traitement.

2.3 Conception universelle modulaire, réduction des coûts de montage et prise en charge d'une production flexible

Le standardized grid structure of système de changement rapide au point zéros est hautement compatible avec étaux d'établi , mandrins magnétiques sinusoïdaux et divers accessoires d'outillage personnalisés. Un seul ensemble de localisation des plaques de base peut s'adapter à des dizaines de spécifications de pièces, évitant ainsi la personnalisation répétée de fixations exclusives pour de nouveaux produits.

Accessoires auxiliaires tels que blocs de contremarche et cornières Empêche efficacement les interférences avec les outils, répondant aux exigences de traitement de moules à cavité profonde , pièces de forme spéciale et miniatures Composant de précision 3Cs . Haute tension localisateurs de point zéro hydrauliques conviennent aux travaux lourds énergie éolienne et composants de navires , équilibrant une rigidité de serrage ultra élevée et un changement efficace.

Cette conception modulaire réduit les coûts d'approvisionnement et d'inventaire des équipements d'usine de plus de 30 %, s'adaptant parfaitement à la production flexible à flux mixtes de commandes multi-variétés.

2.4 Standardiser les processus de production, réduire la dépendance à l'expérience manuelle

Le system binds workpiece coordinate systems and tool compensation parameters to standard pallets for permanent reuse. Operators do not need professional positioning and tool-setting skills, greatly lowering the threshold for post operation and new staff training costs.

Intégré donnée air-blow cleaning et contrôle d'étanchéité à l'air Les fonctions identifient automatiquement les débris de fer sur les surfaces de positionnement et l'état de serrage non qualifié, évitant ainsi ferraille en masse causés par la négligence humaine. Il résout complètement les fluctuations de qualité causées par la rotation du personnel et le transfert des équipes, réalisant des flux de travail de traitement à 5 axes standardisés, reproductibles et stables.

2.5 Réserver les interfaces d'automatisation, permettre une production intelligente sans surveillance

Les structures de montage traditionnelles ne peuvent pas rivaliser avec les équipements de chargement et de déchargement automatisés, devenant ainsi un obstacle majeur à la mise à niveau intelligente des ateliers à 5 axes. Le standardisé tirer le goujon l'interface du système point zéro s'adapte parfaitement à pinces robotisées , des bibliothèques de matériaux automatiques et des pistes de transfert, réalisant un changement de palette entièrement automatique.

Plusieurs palettes pré-ajustées peuvent circuler et alimenter les matériaux pendant la nuit quarts de travail sans surveillance , prenant en charge la coupe non-stop des machines à 5 axes et maximisant la capacité de production de nuit. Parallèlement, le signal d'état de serrage peut être connecté au système de contrôle de l'équipement pour une surveillance en temps réel, fournissant ainsi une base matérielle solide permettant aux usines de passer d'un traitement sur une seule machine à un traitement sur une seule machine. Système de fabrication flexible (FMS) .

3. Dansdustry Application & On-Site Implementation Benefits

3.1 Fabrication de moules de précision

Largement applicable à moules à injection , moules d'estampage et moules moulés sous pression pour la finition 5 axes et le nettoyage des coins. Le cycle de changement de moule est raccourci de 4 heures à 15 minutes. Multi-cavité unifiée donnée le positionnement optimise la précision de l'adaptation des moules, raccourcit les cycles de livraison et prolonge la durée de vie des moules.

3.2 Usinage de précision aérospatial

Idéal pour les pièces à paroi mince de haute précision telles que composants structurels en titane , pales de turbine et supports satellites . Il contrôle efficacement la déformation de serrage, garantit un écart de référence nul dans le transfert inter-processus, répond de manière stable précision au micron normes et réduit les pertes de pièces de grande valeur au rebut.

3.3 Composants de véhicules à énergie nouvelle

Adaptable à la production mixte de plateaux de batterie , carters de moteur et carters de boîte de vitesses . Il prend en charge la commutation rapide de différents modèles de pièces, double la capacité de production d'une seule ligne et correspond aux caractéristiques d'itération rapide et de production multi-lots en petits lots des véhicules à énergie nouvelle.

3.4 Pièces 3C et micro-précision

Compacte mini-unités point zéro s'adapter aux petites pièces telles que Accessoires AR et cavités de communication . Ils évitent les interférences avec les outils, garantissent une précision dimensionnelle hautement constante des lots et améliorent le taux global de qualification des produits.

3.5 Machines générales et équipements d’automatisation

Convient pour le traitement composants du réducteur , corps de vannes hydrauliques et outillage d'automatisation. Un ensemble d'équipements point zéro couvre plusieurs spécifications de produits, réduit le retard dans les stocks de luminaires et améliore considérablement l'efficacité de la livraison des commandes.

4. Conclusion

Le core competition of modern Usinage 5 axes ne repose plus uniquement sur les performances matérielles des machines-outils. Pour la plupart des usines, la clé pour éliminer le goulot d'étranglement des bénéfices est d'éliminer les liens de serrage et de positionnement inefficaces et de construire un ensemble de systèmes de fixation standard de haute précision, flexibles et automatisés.

En tant que solution de base pour le traitement intelligent à 5 axes, le système de serrage de pièce à changement rapide au point zéro aide les entreprises à réaliser des mises à niveau complètes dans quatre dimensions :

• Amélioration de l'efficacité : Élimine les temps de configuration et de réglage des outils non valides, améliore considérablement utilisation des machines et OEE;
• Stabilisation de la qualité : Unifier le processus complet donnée des tests de référence, éliminer les erreurs cumulées et stabiliser le rendement du traitement par lots ;
• Réduction des coûts : Réduisez les coûts d'approvisionnement en luminaires, les pertes de rebuts de pièces et les dépenses de formation manuelle ;
• Danstelligent Empowerment : Réalisez une production standardisée et sans pilote, réservez des interfaces pour les mises à niveau ultérieures de la ligne de production intelligente FMS.

Dans the increasingly competitive precision machining industry, iterative upgrading of fixturing processes has become the core breakthrough for factories to build differentiated competitiveness in efficiency, quality and cost.
