Le système de serrage définit une gamme complète de système de serrage nul pour aider la nouvelle révolution à l'usinage!

La gamme complète de pinces à point zéro développé par Suidel est polyvalente et peut être installée dans des palettes de machine, des substrats, des plaques carrées, des colonnes, des tours et des ponts rotatifs pour tous les processus mécaniques courants tels que le broyage, le tournage, le broyage, la corrosion et les bancs d'essai pour l'équipement d'assemblage. Les pinces à changement rapide en acier à outils de haute qualité sont serrées mécaniquement et déverrouillées. Les caractéristiques de la gamme complète de systèmes de serrage de Suyi De sont: une conception simple et durable, facile à nettoyer et une précision de positionnement élevée.
Avec une riche expérience dans le domaine du traitement mécanique, nous continuons à enrichir la gamme de produits pour la fabrication de machines-outils plus raffinée et plus intelligente, et répondre à une variété de besoins de solutions de système de technologie de serrage innovantes que les clients peuvent choisir, pour aider les entreprises à créer une ligne de production à haute efficacité, haute précision et haute qualité.
Série manuelle à changement rapide de Gripper System
01

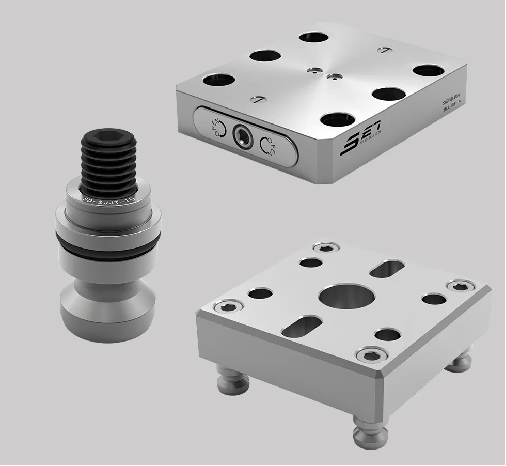

Série manuelle de positionner zéro

▲ Manuel manuel du positionneur à quatre unités Palle de palette Pin de verrouillage manuel
Avec la combinaison du système de positionnement zéro manuel et du vice manuel, la conception modulaire d'un verrouillage fort est rapidement réalisée, ce qui peut réaliser le serrage rapide à l'extérieur de la machine-outil et améliorer l'efficacité de traitement.
Caractéristiques du positionneur
Serrer et déverrouiller manuellement
Matériau: acier inoxydable (ou coutume)
Durcissement de la surface et du piston
Précision de positionnement répété <± 0,01 mm
Couple maximum: 60 nm
Caractéristiques de la palette
Matériau: acier de matrice (ou coutume)
Les exigences spéciales peuvent être personnalisées
Caractéristiques de cheville
durcissement
La fonction de restreindre la liberté des instructions X et Y
02
Vice

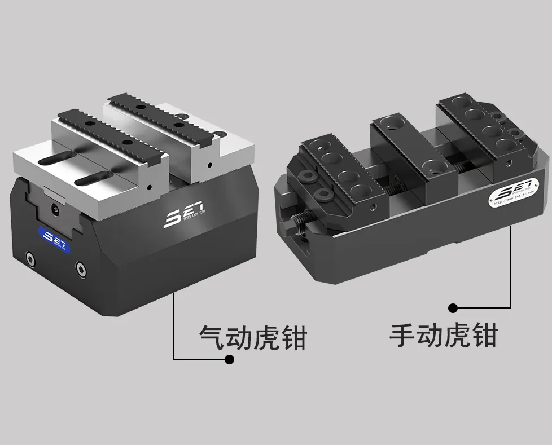

▲ MANUEL PNEUMATIQUE MANUEL
Le vice en daim peut être utilisé conjointement avec le système de positionnement à point zéro pour modifier rapidement l'ensemble du dispositif de serrage en secondes. Conception plate et sans espace, particulièrement adaptée aux solutions d'automatisation avec stockage de pièces lorsqu'elles sont combinées avec des systèmes à changement rapide.
Fonctionnalités manuelles vise
Ouverture rapide manuelle, verrouillage, double sceau, bonnes performances d'étanchéité
Matériau: Alliage Structural Steel
Centre à l'aide de centrage de roulements double face, facile à utiliser
Précision de positionnement répété <± 0,01 mm
Le vice auto-allocing est un outil polyvalent qui peut être utilisé pour saisir des matériaux, plaques ou profils vierges. Le roulement central pré-serré et sans espace et les curseurs supplémentaires montés assurent une répétabilité allant jusqu'à ± 0,01 mm, une petite profondeur de serrage (3 mm) et la possibilité d'atteindre l'usinage multiples dans un seul système de serrage.
Caractéristiques de vice pneumatique
Source d'air ouverte, pince à ressort, source d'air sous pression
Matériau: acier inoxydable durci
Traitement de durcissement en surface et en rail
Précision de positionnement répété <± 0,01 mm
Le vice pneumatique développé par la poursuite est équipé d'un ressort réglé à l'intérieur pour une force de serrage plus élevée. Lorsqu'il n'y a pas d'alimentation à l'air, le vise peut toujours maintenir une force de serrage élevée. De plus, la position de la poignée peut être surveillée par une pression dynamique ou un chemin d'air intégré, ce qui rend le vide encore plus utile dans les applications d'automatisation.
03

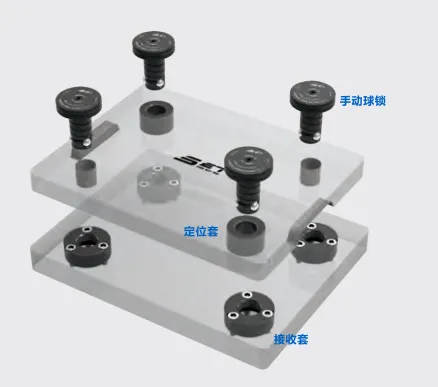

Système de verrouillage à billes manuel

Composants principaux: manche de réception (placée dans la plaque de base), manche de positionnement (placée dans le plateau) serrure de balle
Utilisations principales: peut compléter rapidement et avec précision le positionnement et le verrouillage de l'ensemble complet des luminaires; Convient pour un petit lot, une pièce de travail multi-variétés
Particularité
Rapide: le remplacement complet du luminaire prend jusqu'à 1 minute
Précision de positionnement répétée: à moins de ± 0,013 mm
Force de serrage: la capacité de roulement du verrouillage de la balle est de 36 tonnes
Fonctionnement simple: verrouiller le positionnement d'une étape pour atteindre
Faible coût: un seul ensemble de plaques de base, remplacement illimité de palettes traitant différents produits
Entretien: les pièces sont interchangeables et interchangeables
04

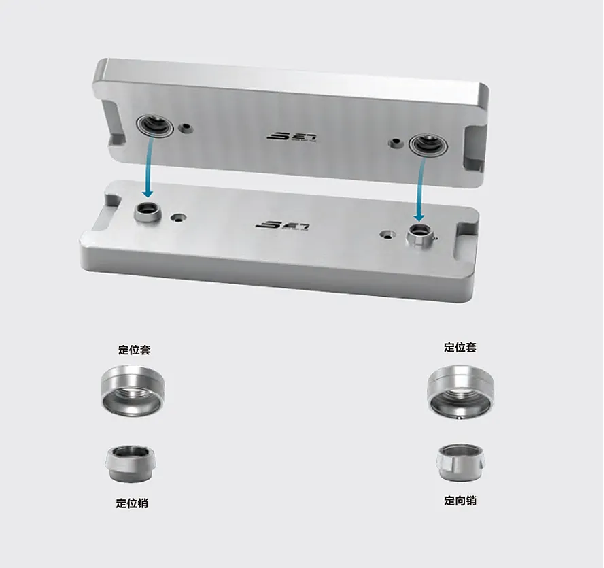

Anneau de localisation manuelle

L'anneau de positionnement manuel est un appareil qui n'a besoin que de boulons pour terminer le positionnement de haute précision.
Particularité
Localiser, verrouiller et déverrouiller manuellement
Précision de positionnement répété <± 0,003 mm
Matériau: acier inoxydable durci
Positionnement rapide et précis de la palette et du substrat
Conception compacte pour une utilisation efficace de l'espace
Cas des applications du système de serrage
01

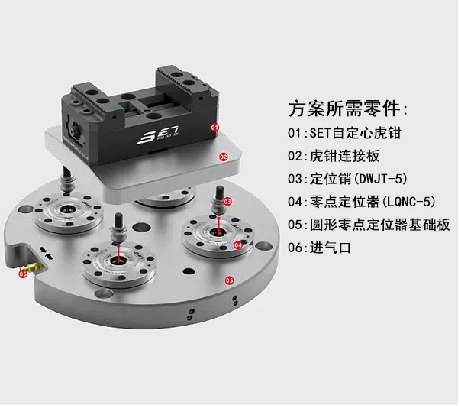

Vice égocentrique

● Le vice égocentrique est utilisé dans une table de positionnement circulaire à cinq axes
● Ce programme peut rapidement remplacer le vice égocentrique, améliorer considérablement l'efficacité du travail
02

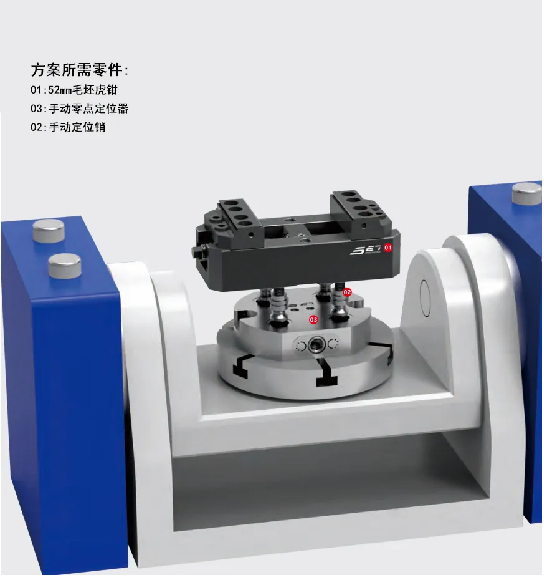

Positionneur zéro manuel

● VISE manuelle égocentrique avec un positionnement manuel à quatre unités manuel de 52 mm
● Chargement rapide, pas besoin de régler, grande force de serrage
● Peut réaliser un traitement d'interférence invisible et sans contour
03

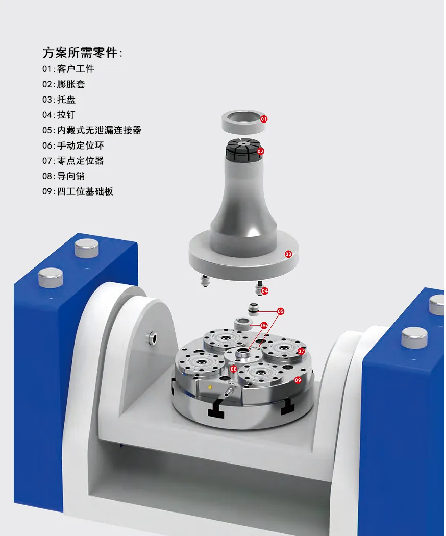

Anneau de localisation manuelle

● Centre d'anneau de cône flexible central pour assurer la précision du positionnement central et rester toujours inchangé
● Les connecteurs sans fuite permettent une connexion rapide des appareils hydrauliques ou pneumatiques
Dans le domaine de l'aérospatiale, de la production automatisée, de la fabrication laser intelligente, de la fabrication d'automobiles, de la ligne de production de machines-outils, nous faisons toujours attention à vos besoins spécifiques, pour vous fournir des solutions de luminaire de haute qualité. Particulièrement adapté à la production de luminaires et à des changements rapides, de sorte que la production mécanique pour améliorer l'efficacité de la production de 90%. SET repose sur la technologie de traitement de haute qualité et les exigences techniques de l'excellence, a fourni des solutions techniques à de nombreuses entreprises bien connues dans le monde. Set a la capacité de concevoir, produire, tester et vendre la solution entière pour assurer un produit de haute qualité cohérente.
