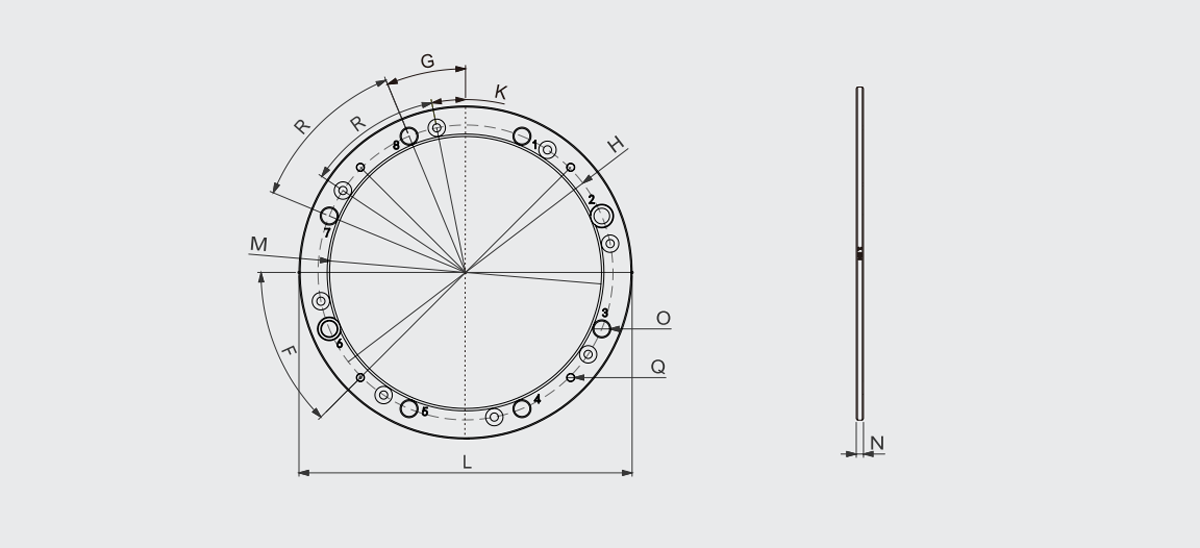

Dessin
Téléchargement des données
Accessoires connexes

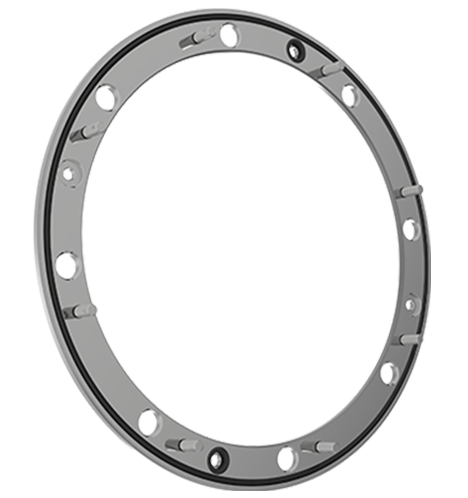

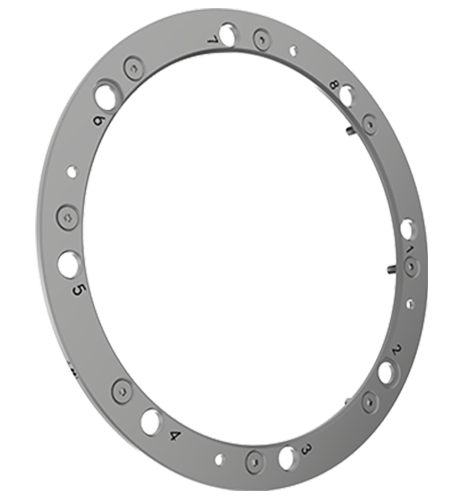

Joint, acier inoxydable martensitique.
Le positionneur de zéro automatique Q20K est dédié au micro-ajustement de la hauteur du localisateur.
Micro-ajustement la hauteur du localisateur.
| Numéro de commande | R | G | K | OH | Øm | F | O | Q | Øl -0,05 | N ± 0,002 | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TZDP-20-K | 8 * 45 ° | 22,5 ° | 11,25 ° | 122 | 112.5 | 45 ° | 8-Ø8,5 | 4-Ø | 138 | 3 | 0.0123 |
| TZDP-40-K | 8 * 45 ° | 22,5 ° | 11,25 ° | 152 | 142 | 45 ° | 8-Ø8,5 | 4-Ø3 | 172 | 3 | 0.14 |
| TZDP-60-K | 8 * 45 ° | 22,5 ° | 11,25 ° | 166 | 150.5 | 45 ° | 8-Ø8,5 | 4-Ø3 | 187 | 4 | 0.026 |
