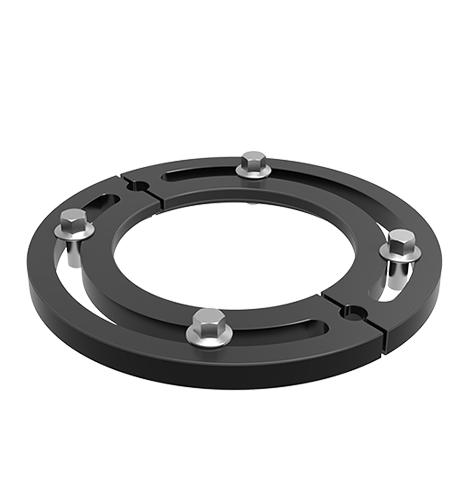

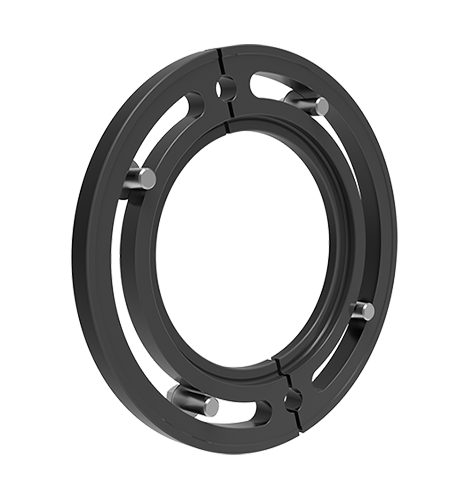

Bride fixe, P20, surface de nitrative de bain de sel QPQ.
Diamètre 198 mm, épaisseur 13,5 mm (sans boulons).
Utilisé pour monter le positionneur de point zéro monté sur table (LQTMS) sur la table de la machine.
Peut être utilisé pour différentes tables de taille T-slot.
Des brides fixes sont utilisées pour le montage de type MESA (LQTMS) sur la table de la machine;
Convient pour différentes tailles de SCLOT du tableau.
| Numéro de commande | Numéro de dimension | Ød | Ødb | Ølk | Øl | M | H | Øe | Boulon correspondant |
|---|---|---|---|---|---|---|---|---|---|
| GDFL-5 | Q5 | 120 | 69.5 | 88 | 96.5 | 8.5 | 9 | 79.4 | M8 |
| GDFL-10 | Q10 | 170 | 100 | 127 | 167.5 | 10.5 | 11.5 | 113 | M10 |
| GDFL-20 | Q20 | 198 | 128 | 155 | 137.5 | 12.5 | 13.5 | 139 | M12 |
