Systèmes micro-saisissants

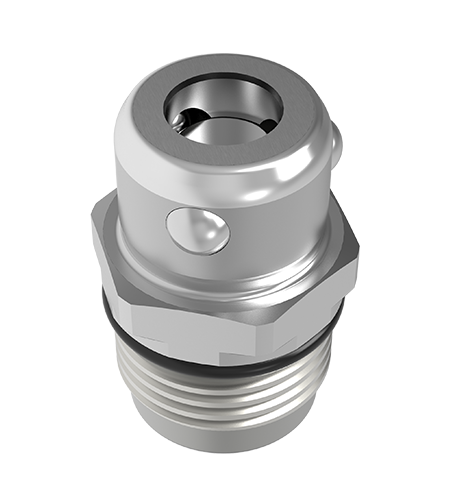

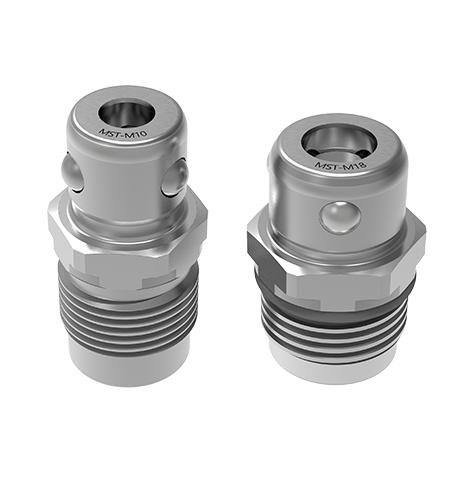

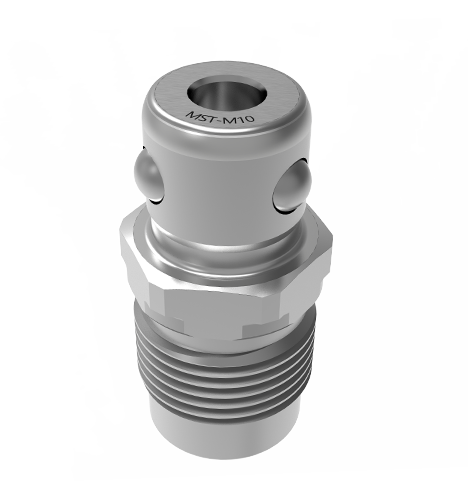

Il utilise une pince pneumatique
Clamper à billes en acier
Force de rétention: 70n

Dessin détaillé

Contactez-nous

Paramètres du produit

Dessin

Téléchargement de données

Accessoires associés

Présentation du produit

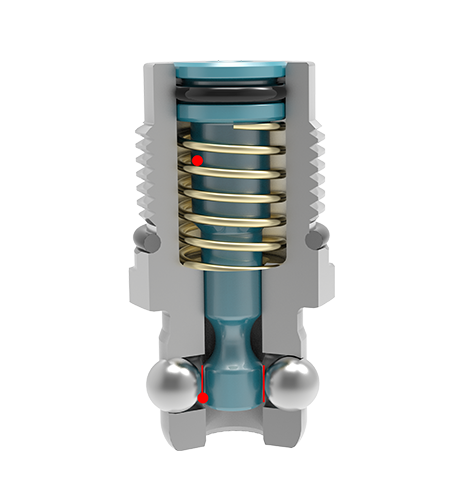

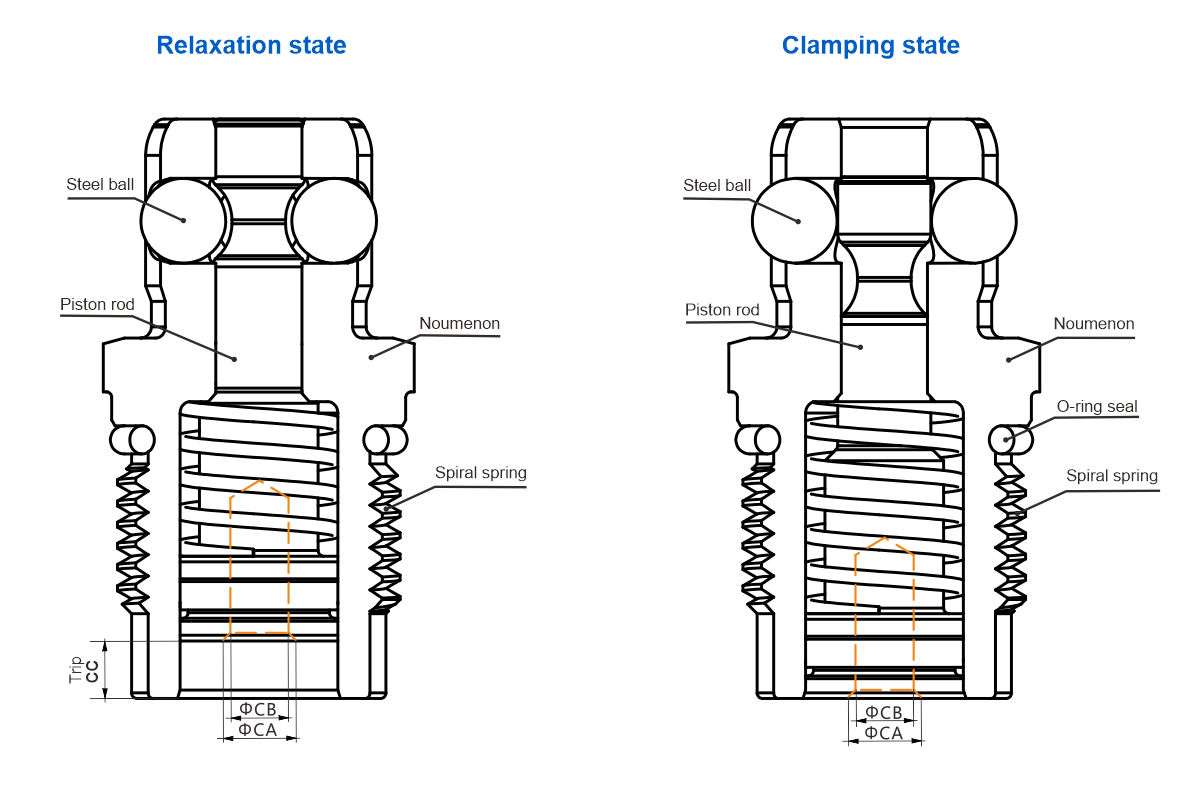

Il utilise une pince pneumatique et a un affluer à billes en acier.

Sa taille de rétrécissement est de 8 mm, la force de rétention est de 70 N, la tension avec une tension 1MPA, le poids est de 8 g.

Le micro-grippe est léger et a une conception compacte. Il peut maximiser sa cpacity sans affecter la capacité de remise du robot.

La plage de température d'utilisation standard est de 0 ℃ -70 ℃, la plage d'utilisation à haute température est de 0 ℃ -120 ℃.

Il convient à la lutte de robot d'automatisation.

Caractéristiques du produit

Il utilise une pince pneumatique;
Le micro-grippe est léger et a une conception compacte. Il peut maximiser sa cpacité sans affecter la capacité de remise du robot;

Suzhou Set Industrial Equipment System Co., Ltd.

Il a un clignotant en acier;
Il convient à la lutte de robot d'automatisation.

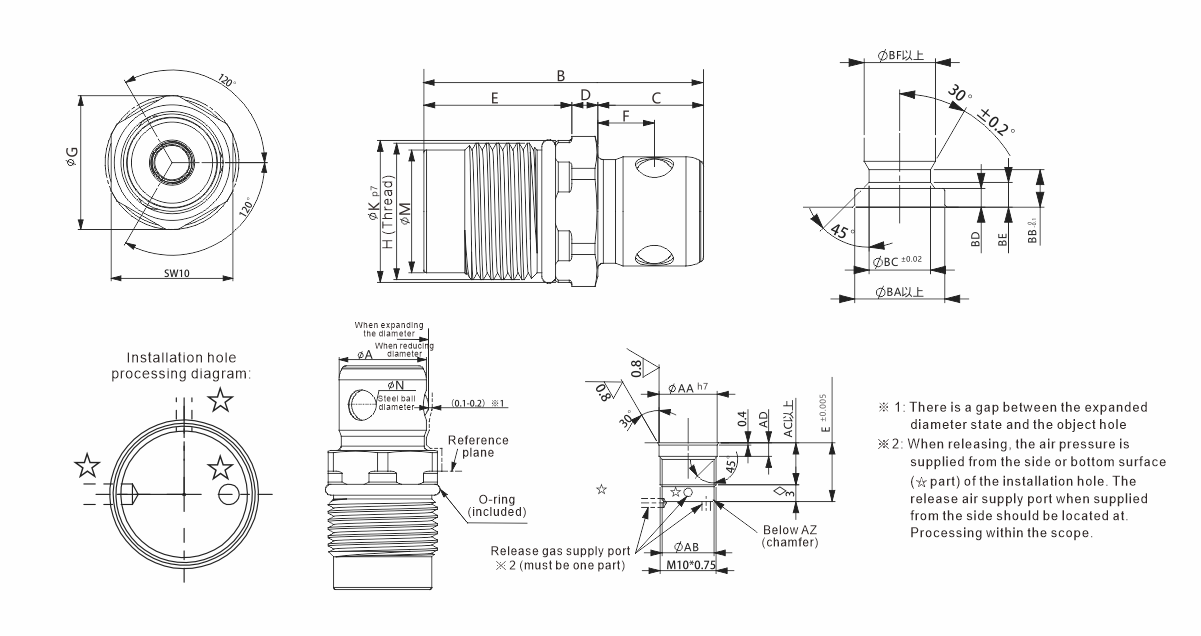

Diagramme des dimensions du produit

Numéro de dimension	Expansion et réduction de la taille du diamètre		B	C	D	E	F	G	H (pitch nominal *)	K	M	N
Numéro de dimension	Une expansion	Une réduction	B	C	D	E	F	G	H (pitch nominal *)	K	M	N
MST-M10	8 ⁰ _-0,05	9.3	20.5	8	2	10.5	4.5	11	M10 * 0,75	10.4 ^0.036 ^0.018	9	3
MST-M12	10 ⁰ _-0,05	11.5	22.5	9	2.5	11	5	13.5	M12 * 1	12.4 ^0.036 ^0.018	10.7	3.5
MST-M14	12 ⁰ _-0,05	13.8	25	10	3	12	5.5	15.5	M14 * 1	14.4 ^0.036 ^0.018	12.7	4
MST-M18	16 ⁰ _-0,05	18.2	29.5	11.5	4	14	6.5	21.2	M18 * 1.5	19.4 ^0.043 ^0.022	16.1	5

Numéro de dimension	AA	AB	CA	ANNONCE	AZ (chanfrein)	Ba	Bb	Colombie-Britannique	Bd	ÊTRE	Petit ami
MST-M10	10.4 ^0.018 ⁰	9.3 ^0.07 ^-0,11	7.5	2.4	0.2	12	5	8.2	2.5	3.3	9.5
MST-M12	12.4 ^0.021 ⁰	11 ^0.15 ^-0,08	8	2.4	0.4	14.5	5.8	10.2	3	4.6	11.7
MST-M14	14.4 ^0.018 ⁰	13 ^0.15 ^-0,08	9	2.8	0.4	17	6.45	12.2	3.5	4.9	14.2
MST-M18	19.4 ^0.021 ⁰	16.5 ^0.17 ^-0.12	10.5	3.8	0.4	23	8	16.2	4.5	6.5	18.6
