Il a un traitement durcissant la surface.
Sa hauteur est de 37,6 mm et le poids est de 20 g.
Il peut limiter les degrés de liberté de la direction X et de la direction Y.

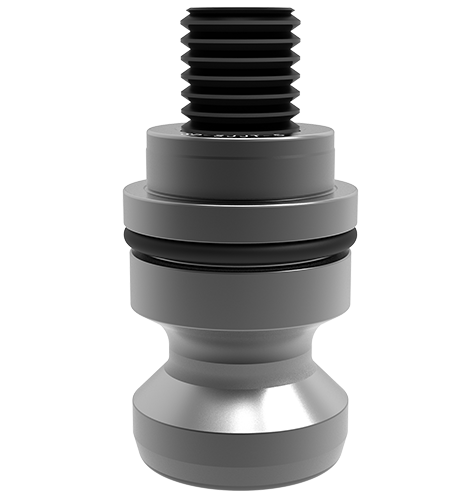

Il s'agit de la broche spéciale de la plaque de base manuelle de 52 mm
Son exigence de précision est élevée. Il a un traitement durcissant la surface;

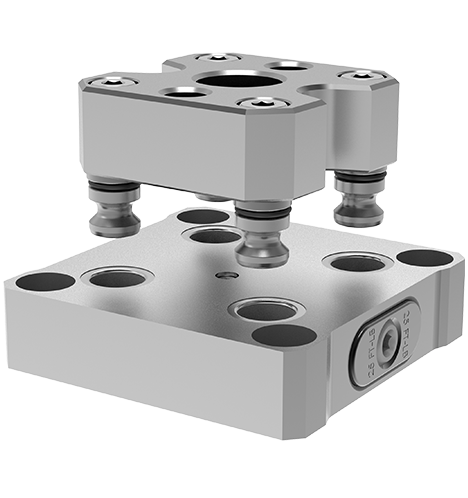

C'est la broche spéciale de la plaque de base manuelle de 52 mm.
Cette broche de positionnement peut limiter les degrés de liberté de la direction x et de la direction y;

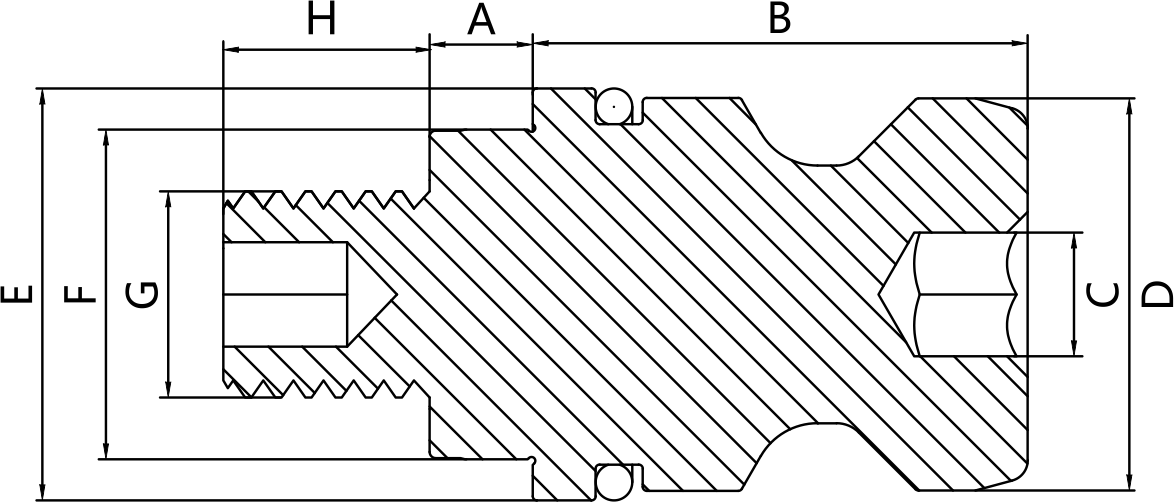

| Numéro de dimension | Localisateur assorti | UN | B | C | D | E | F | G | H (H6) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| SJJT-52 | Plaque de base manuelle de 52 mm | 5 | 19.6 | SW6 | 15.2 | 16 | 12 | M8 | 13 | 0.028 |
| SJJT-96 | Plaque de base manuelle de 96 mm | 5 | 24 | SW6 | 19 | 20 | 16 | M10 | 15 | 0.045 |
