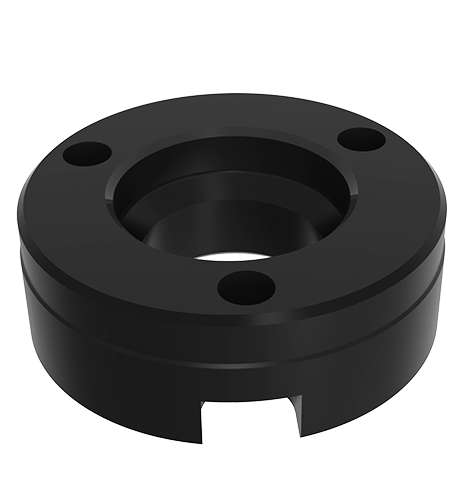

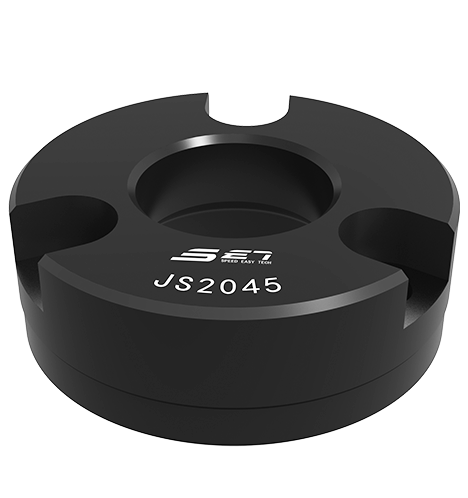

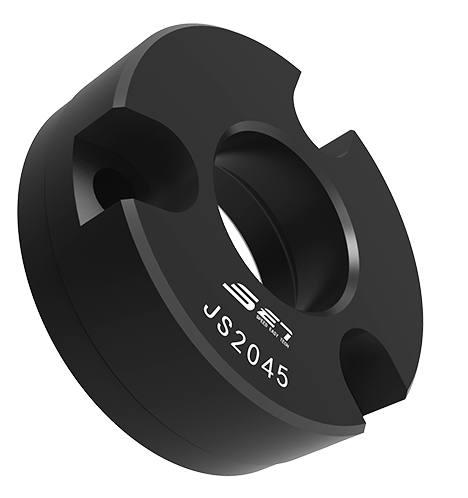

Sa hauteur est de 11,56 mm et le poids est de 60 g. Son corps est éteint et trempé de film d'oxyde ferrosoferric.
Sa précision de positionnement répétitive ＜ ± 0,013 mm.
Mettez le manchon de positionnement dans la planche de commutation de la pince, en coopérant avec le verrouillage de la balle et le manchon d'acceptation.
P.S. La précision de positionnement répétitive dépend du manchon de positionnement. Lorsque vous utilisez deux manches de positionnement de premier niveau, si l'espacement central à central des deux trous se trouve dans la plage de tolérance de ± 0,005 mm, alors la précision de positionnement répétitive peut se maintenir à moins de ± 0,013 mm.
Corps: Film d'oxyde ferrosoferrique éteint et trempé.
| Numéro de dimension | Ød1 | Ød2 | Ød3 | Ød4 | H | H1 | M | SUR | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 16 | 4.5 | 20.65 | 11.56 | 4.6 | 7.6 | 29 | 60 |
| JS2045 | 45 | 20 | 5.4 | 24.77 | 15.8 | 6.2 | 9.5 | 35 | 140 |
| JS2555 | 55 | 25 | 6.4 | 30.35 | 19.94 | 7.3 | 11 | 42 | 200 |
| JS3060 | 60 | 30 | 6.4 | 36.2 | 21.77 | 7.3 | 11 | 48 | 305 |
| Numéro de dimension | Ød1 | Ød2 | Ød3 | Ød4 | Épaisseur de la plaque composite H (minimum) | H1 | H2 | H3 | M |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 21 | 14.5 | 37 | 20 | 11.91 | 3 | 20 | M4 * 7 |
| JS2045 | 45 | 21 | 17.5 | 45 | 25 | 16.21 | 3 | 25 | M5 * 9 |
| JS2555 | 55 | 25.5 | 21 | 55 | 25 | 20.32 | 3 | 25 | M6 * 10 |
| JS3060 | 60 | 30.5 | 24 | 60 | 30 | 22.15 | 3 | 30 | M6 * 11 |
